| 加工定制 | 是 |
|---|---|
| 工作电源 | DC24V |
| 探测方式 | 电压电流 |
| 环境温度 | -20~+70（℃） |
| 环境湿度 | ≤95（%） |
| 尺寸 | 145*90*40mm |
| 使用范围 | 监控传感器实现对消防直流供电回路的电压、电流值检测，传感器具有电压、电流值监测选择功能 |
| 类型 | 电气消防电源监控 |
| 品牌 | 其他 |
| 型号 | SZFD-302 |

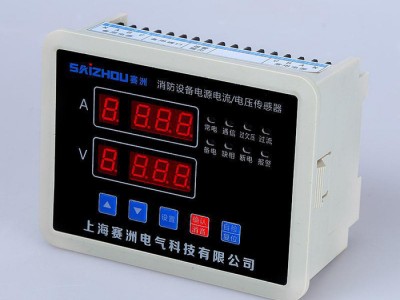

消防设备电源监控传感器
一． 产品描述消防设备电源监控系统能够对消防设备的电源进行实时监控，通过检测消防设备电源的电压、电流、开关状态等有关设备电源信息，从而判断设备电源是否有断电、短路、过压、欠压、缺相、错相以及过流（过载）等故障信息并报警。实时反映出被监测设备电源的状态，并集中显示，从而可以有效避免在火灾发生时，消防设备由于电源故障而无法正常工作的危急情况，保障消防联动系统的可靠性。
二、基本功能
1、本消防电源监控模块配接DC24V工作电源，能实时监测设备电源的电压，电流等基本参数，并实时显示，保证消防电源设备的安全用电。
2、消防电源监控模块可通过CAN总线与消防电源监控主机进行网络通信，如有超过预设的保护值，就会发出声光报警，从而切断供电回路，开有效的实现远程管理，控制及维护。
型号说明：
| 型号 | 电流 | 电压 |
| 301 | 1路AC三相电流 额定AC 5A | 1路AC三相电压
|
| 302 | 1路AC三相电流 额定AC 5A | 2路AC三相电压 |
三、工作状态
指示灯：
常电指示灯： 常用电源指示（亮：有电；暗：无电）。
通信指示灯： 监控主机通讯正常，指示灯闪烁。
过欠压指示灯： 监控回路的工作电源电压超出设定范围，指示灯亮。
过流指示灯： 监控回路的工作电源电流超出设定范围，指示灯亮。
备用指示灯： 备用电源指示（亮：有电；暗：无电）。
缺相指示灯： 监控回路的三相电压中任意一相缺相，指示灯亮。
断电指示灯： 监控回路没电源，没上电，指示灯亮。
报警指示灯： 监控回路工作电源有过欠压、过载、缺相等故障，指示灯亮。
按键：
设置键： 按下此键可进入密码输入和参数设置。
上翻键： 按下此键可进行菜单翻页和数字加运算，长按：加快速运算。
下翻键： 按下此键可进行菜单翻页和数字减运算，长按：减快速运算。
确定/消音键： 报警后按下可消音，设置状态下按下可保存修改的内容。
自检键： 按下此键系统作自检处理。
复位键： 按下此键可复位本机。
四、参数设置
按<设置键> 进入地址和参数修改功能，修改以下表格中某项，必须先按下<确认键>后，使对应第二排数码管闪烁，才能按<△>或<▽>修改内容。按<确定键>保存内容。
例如修改通讯地址为：004
按<设置键> 进入地址和参数修改功能，修改P-06项，再按下<确认键>后，使对应第二排数码管001闪烁，再按<△>将001增加到004。按<确定键>保存内容。
| 序号 | 代码 | 功能 | 出厂默认值 |
| 进入 | P-00 | 密码 | 按<确认键>后可修改密码 |
| 1 | P-01 | 电流变比 | 变比5A:5A |
| 2 | P-02 | 电压变比 | 变比500V:500V |
| 3 | P-03 | 过流报警比 | 120(10-150) 5A*120%=6A 过电流 |
| 4 | P-04 | 过电压比 | 52(30-100) 500V*52%=260V过电压 |
| 5 | P-05 | 报警延时 | 1s(0-30s) |
| 6 | P-06 | 通讯地址 | 001(1-500) |
| 工作电压 | DC24V由监控器或者区域分机集中供电 （单一购买需另配120w24v开关电源） |
| 过欠压报警 | 过压额定电压115%报警，欠压额定电压85%报警 |
| 过流报警 | 大于电流比120%报警 |
| 输出信号 | 一路无源点，报警或报警输出 |
| 数据显示 | 数码管及LED显示 |
| 通讯方式 | CAN通讯 |
| 地址编码 | 出厂默认地址001 |
| 安装方式 | 导轨安装 |
六、外接端子图
301型接线端口说明
端口图片如下：
21、22端口： DC24V工作电源，由主机或24V开关电源提供
27、28端口： 外部消防联动输入
29、30端口： CAN通讯与主机相连
35、36端口： A相电流互感器接入
37、38端口： B相电流互感器接入
39、40端口： C相电流互感器接入
17 - 20端口： 三相四线接入（N相不能接错）
10、11端口： 无源点，报警或者报警输出
302型接线端口说明：
端口图片如下：
21、22端口： DC24V工作电源，由主机或24V开关电源提供
27、28端口： 外部消防联动输入
29、30端口： CAN通讯与主机相连
35、36端口： A相电流互感器接入
37、38端口： B相电流互感器接入
39、40端口： C相电流互感器接入
17 - 20端口： 常用三相四线接入（N相不能接错）
10、11端口： 无源点，报警或者报警输出
1 – 4 端口： 备用三相四线接入（N相不能接错）
面板型
1、2端口： DC24V工作电源，由主机或24V开关电源提供
5、6端口： 外部消防联动输入
7、8端口： CAN通讯与主机相连
12、13端口： A相电流互感器接入
14、15端口： B相电流互感器接入
16、17端口： C相电流互感器接入
18-21 端口： 三相四线接入（N相不能接错）
26、27端口： 无源点，报警或者报警输出
：
1、2端口： DC24V工作电源，由主机或24V开关电源提供
5、6端口： 外部消防联动输入
7、8端口： CAN通讯与主机相连
12、13端口： A相电流互感器接入
14、15端口： B相电流互感器接入
16、17端口： C相电流互感器接入
18-21 端口： 常用三相四线接入（N相不能接错）
26、27端口： 无源点，报警或者报警输出
31-34 端口： 备用三相四线接入（N相不能接错）
