| 主要特性 | AV专业矩阵切换器 |
|---|---|
| 产地 | 广州 |
| 功率 | 来电咨询 |
| 类型 | 智能中央控制器 |
| 重量 | 来电咨询 |
| 贸易属性 | 外贸+内贸 |
| 经营模式 | 自产自销 |
| 品牌 | 西派Ceopa |
| 型号 | CE-908AV/916AV/924AV/932AV/964AV/9128AV |
产品描述：

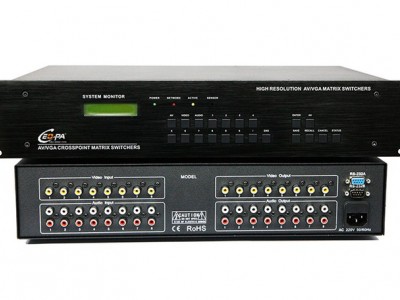

1.AV系列矩阵切换器是专门为复合视频/ 模拟音频信号的显示切换和分配而设计的高性能智能矩阵开关设备，用于将多路信号从输入通道切换输送到任一输出通道上，输出通道间彼此独立，允许视音频同步或异步切换；
2.AV系列矩阵切换器可24小时待机并带有断电现场切换记忆保护功能。具备RS232串行通讯接口，可与计算机、遥控系统或各种远端控制（如CEOPA（西派）、Crestron、AMX控制系统）设备配合使用；
产品特性：
1.视频带宽高达150MHz(-3dB)，满载；
2.提供多组预设保存选项，当前切换状态断电记忆；
3.LCD 实时显示切换操作状态，并可查询当前矩阵输入/ 输出通道的连接状态；
4.前面板带轻触式按键操作界面，符合人体工学；
5.兼容多种控制方式：CRV-NET 总线、RS232；
6.按键操作、配套软件、红外遥控（选配）。
产品用途：
1.AV矩阵切换器主要应用与多媒体会议工程，广播电视工程，指挥控制中心，公共视频广播系统，显示设备展示演示，多媒体教室、会议系统、家庭影音、娱乐共享，音视频监控系统等场合。
型号参数：
| 型号 | CE-908AV | CE-916AV | CE-924AV | CE-932AV | CE-964AV | CE-9128AV |
| 系列 | 8系列 | 16系列 | 24系列 | 32系列 | 64系列 | 128系列 |
| 最大输入通道 | 8 | 16 | 24 | 32 | 64 | 128 |
| 最大输出通道 | 8 | 16 | 24 | 32 | 64 | 128 |
| 机箱高度 | 2U | 3U | 6U | 6U | 11U | 20U |
技术参数：
| 音频特性 | |
| 增益 | 不平衡0dB |
| 录放辐射回应 | 20Hz－20KHz，＋0.05dB |
| 噪音处理 | 0.03％@1KHz < mailto:0.03%@1KHz > |
| 信噪比 | >90，输出21 dBu平衡额定最大输出功率 |
| 亮度色度干扰 | < －80 @ 1KHz，满载 |
| 立体声通道隔离 | > 75dB @：20Hz－20KHz |
| 音频输入 | |
| 信号类型 | 非平衡立体声 |
| 阻抗 | > 50Ω |
| 最大电平 | ＋19.5dBu |
| 音频输出 | |
| 信号类型 | 非平衡立体声 |
| 阻抗 | >50Ω |
| 增益误差 | ＋0.1dB |
| 最大电平（Hi－Z） | +21dBu |
| 最大电平（600Ω） | +15dBm |
| 控制方式 | |
| RS-232控制协议／红外遥控／手动面板控制0 | |
| 规格 | 电源:100VAC-240VAC,50/60 Hz,国际自适应电源 |
| 功率 | 20W |
| 安装 | 带有标准机柜安装架 |
| 平均故障间隔时间 | 30000小时 |
| 视频特性 | |
| 带宽 | 150MHz(-3dB)满载 |
| 0-10MHz只是+0.1dB到-0.1Db | |
| 0-30MHz只是+0.5dB到-0.5dB | |
| 亮度色度干扰 | －50dB@5MHz |
| 微分相位误差 | 0.1％，3.58－4.43MHz |
| 微分增益误差 | 0.1，3.58－4.43MHz |
| 最大传输延时 | 5nS ( +1nS) |
| 切换速度 | 200nS（最长时间） |
| 视频输入 | |
| 信号类型 | Composite Video 复合视频 |
| 最小输入电平 | 0.5Vp-p |
| 最大输入电平 | 2.0Vp-p |
| I/O阻抗 | 75Ω |
| 回波损耗 | －30dB@5MHz |
| 最大DC补偿 | 1.5V |
| 同步锁相 | 0.3V-0.4Vp-p |
| 视频输出 | |
| 信号类型 | Composite Video 复合视频 |
| 最小输出电平 | 1.0Vp-p |
| 最大输出电平 | 2.0Vp-p |
| I/O阻抗 | 75Ω |
| 回波损耗 | －30dB@5MHz |
| DC补偿 | ＋5mV－0 |
| 转换类型 | 垂直间隔 |
