| 品牌 | 三网通信 |
|---|
光纤跳线(又称光纤连接器)是指光缆两端都装上连接器插头，用来实现光路活动连接;一端装有插头则称为尾纤。[1] 光纤跳线（Optical Fiber Patch Cord/Cable)和同轴电缆相似，只是没有网状屏蔽层。中心是光传播的玻璃芯。在多模光纤中，芯的直径是50μm~65μm，大致与人的头发的粗细相当。而单模光纤芯的直径为8μm~10μm。芯外面包围着一层折射率比芯低的玻璃封套，以使光纤保持在芯内。再外面的是一层薄的塑料外套，用来保护封套。
光纤跳线按传输媒介的不同可分为常见的硅基光纤跳线常用头光纤的单模、多模跳线，还有其它如以塑胶等为传输媒介的光纤跳线；按连接头结构形式可分为：FC跳线、SC跳线、ST跳线、LC跳线、MTRJ跳线、MPO跳线、MU跳线、SMA跳线、FDDI跳线、E2000跳线、DIN4跳线、D4跳线等等各种形式。比较常见的光纤跳线也可以分为FC-FC、FC-SC、FC-LC、FC-ST、SC-SC、SC-ST等。单模光纤(Single-mode Fiber)：一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。多模光纤(Multi-mode Fiber)：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。
★ 产品概述

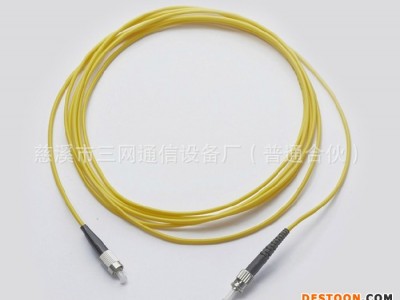

单模双芯电信级光纤跳线采用日本京瓷产陶瓷插针，进口优质光纤线缆，引进国外最先进的研磨技术和研磨设备，有力保证光纤的圆心研磨偏移、光纤的凹陷、光纤表面无划痕或瑕出疵、陶瓷端面曲率半径的大小等技术参数符合标准规定.
v 光纤连接器是指光线两端都装上连接器插头，用来实现光路活动连接；一端装有插头则称为尾纤.
v 单模光纤连接器连接头连接类型有LC、FC、SC、ST，端面接触方式有PC、UPC、APC型.
v 两端连接器类型或接触面不同的跳线，称为单模转接跳线.
v 指标有ST、SC、FC、LC、MU、D4、SM4、FDDI、MT-RJ等.
v 规格有单模单芯、单模双芯、多模双芯等.
v 线径：φ3.0mm.
v 长 度：3米（可定做各种长度）.
★ 功能特性
v 插入损耗低
v 重复性好
v 互换性好
v 回波损耗大
v 互插性能好
v 温度稳定性好
★ 高性能指
光纤类型 | 单位 | SM | MM |
| |||
线径 | mm | Ф0.9、Ф2.0、Ф3.0（可选,默认3.0mm） |
| ||||
界面 | -- | PC | UPC | APC | PC | UPC |
|
插入损耗 | dB | ≤0.20 | ≤0.30 | ≤0.20 | ≤0.40 |
| |
回波损耗 | dB | ≥45 | ≥50 | ≥60 | ≥45 | ≥50 |
|
工作温度 | ℃ | -40~+75 |
| ||||
储存温度 | ℃ | -40~+85 |
| ||||
工作波长 | 1310,1550 nm |
| |||||
插拔次数 | ≥1000次，插入损耗变化量<0.20dB. |
| |||||
振动实验 | <0.1dB(5-50Hz,1.5SM振幅) |
| |||||
互换性 | 任意对接≤0.18dB |
| |||||
温湿老化 | 温度85℃,85％相对湿度，14天 插入损耗变化≤0.1dB | ||||||
温度循环 | 温度-40℃～+75℃,10％～80％相对湿度，42个循环，14天插入损耗变化≤0.1dB | ||||||
浸 水 | 温度43℃, PH5.5, 7天 插入损耗变化≤0.1Db | ||||||
振 动 | 振幅1.52mm,频率10Hz～55Hz, X、Y、Z三个方向各2小时插入损耗变化≤0.1dB | ||||||
负载弯曲 | 0.454kg负载100周期（加套） 插入损耗变化≤0.1dB | ||||||
负载扭转 | 0.454kg负载10周期（加套） 插入损耗变化≤0.1dB | ||||||
抗 张 力 | 0.23kg拉力（裸纤），1.0kg(加套） 插入损耗变化≤0.1dB | ||||||
冲 击 | 1.8m高，三个方向，8次/方向 插入损耗变化≤0.1dB | ||||||
参考标准 | BellcoreTA-NWT-001209插入损耗变化≤0.1dB | ||||||
★ 产品用途
v 长途及本地光传输网络、数据传输网络、图像传输网络、CATV、光学测试仪器、光电自控系统等。
