发泡FEP同轴线缆的详细描述

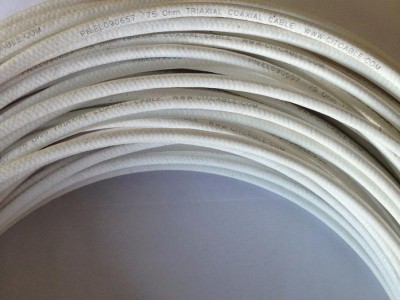

75 Ohm  COAX Cable 发泡FEP同轴线缆

结构Construction

中心导体:26AWG 裸铜单导体 或绞合
绝缘： FOAM FEP 发泡铁氟龙
绝缘：1.98mm±0.08mm
屏蔽： 铝箔麦拉   缠绕:38 AWG 镀锡铜 95% 遮蔽率
护套(内层): TEFLON
外径：2.7±0.15mm
护套皮厚：0.25mm **小点厚度：0.23mm
线材: 同轴数量:1C
颜色:1..白
护套(外层): TEFLON(颜色：白)
外径：4.0±0.15mm  护套厚度：0.30mm **小点厚度：0.20mm
电气特性：

 火花测试电压: 2000V
绝缘耐压测试: 2500VDC
电容: 16.8pF/FT.Nom. 55.1pF/m.Nom
阻抗: 75.0±3.0 Ohms
传播速率: 81.0% Nom.
直流电阻: 导体: 34 Ohms/1000 FT.   111.5 Ohms/KM
屏蔽: 5.4Ohms/1000 FT. 17.7Ohms/KM
衰减：
频率 MHz dB/100FT.(NOM.) dB/100M.(NOM.)
5MHz    1.30dB                4.26dB
10MHz   1.80dB               5.90dB
50MHz   3.80dB             12.47dB
100MHz   5.20dB             17.06dB
200MHz   6.80dB          22.31dB
500MHz  11.00dB         36.10dB
800MHz   14.50dB        47.57dB
1000MHz  18.00dB        59.10dB
2000MHz   25.40dB        83.33dB
3000MHz   33.50dB        109.90dB

在实际使用中，CMP线缆在燃烧冒烟解体之前可以忍受高达800℃以上的温度，它比通常无卤线缆可承受150℃的温度要高数倍。同时，CMP缆线还有一个显著特点是即使强制使其燃烧，燃烧时产生的烟雾也很少。在大楼火灾中保证人员有良好的视线去逃生，这是重要的。
电缆具有优良的机械和电气特性，被用于很多场合，这些场合的温度达到200°C 以上，以及零下40°C以下，在很多恶劣的环境下，很多电缆都会受到化学烟雾和液体的侵蚀，众所周知，许多年来一直在电缆行业被用作耐用性的聚合物，它具有优良的介电特性，甚至在升温的情况下，使它更适合于电缆绝缘，铁氟龙绝缘电缆具有阻燃，耐化学侵蚀，防紫外线，以及阻碍潮湿和电晕。

氟塑料电缆具有很宽的耐高温和耐低温范围，与传统的PVC相比，聚全氟乙烯电缆更是有下列一些优点，它可以在极端天气环境温度下，从-80°C到+200°C的进行安装，减少了电缆的擦伤和拉伤，由于它具有极低的摩擦系数，使其在布线，拉线和穿管时，都是**小可能的造成对护套损伤。这种护套还具有耐各种燃料，耐油，耐溶剂，耐酸，耐化学腐蚀，防紫外线，防水。适合直接预埋，而且，它更是对电缆穿管布线空间的节省。被应用于电力项目的仪器仪表，化工，钢铁厂，军事，航天 以及各种其它工业工程。
