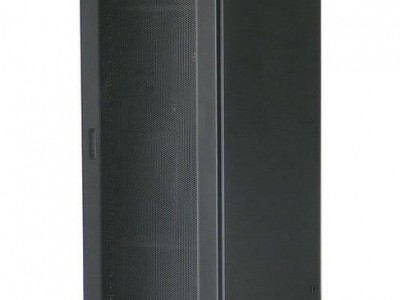

机柜门分通风网孔和玻璃门，增加美感同时满足设计运行的散热要求，

其外形有如下特点。
  a).铝型材装饰：整体机柜采用黑色，前门铝型材为深灰色拉丝，形成黑色和灰色过度，没有鲜明色差对比，使机柜外形上整体上色调比较柔和。
  b).前门上端采用黑茶色亚克力装饰：亚克力在前门整体上不仅起到装饰用，同样对右上角LCD屏起到保护。当机柜设备运行时，LCD满足显示功能同时对整体外观无疑是一个点缀，使产品显得更高端大气。
  (2).整套产品拆装方便，维护简单，侧门、顶盖、底封板均可拆装。

(3).机柜设计时考虑机柜内部专用走线通道，形成上下走线端并安装理线架使内部走线更整齐。
  (4).供电可靠：输入电源采用专用机柜两内部各装一个PDU进行供电，提高了产品的安全性和安装的方便性。
(5).外部走线方式灵活：可根据用户需求，可形成顶部和底部走线通道。若顶部走线均可拆掉走线盖；若底部走线可增加底座支撑抬高机柜，形成底部走线，并隐藏线缆。
 (6).机柜结构说明
 a).机柜内部能满足19英寸所有设备均可上架固定，且上架设备可根据用户需求调整内部立柱深度，上架设备若小于机柜立柱深度空间，可采用上架托盘安装固定。
  b).材料采用冷轧碳钢SPCC,框架全焊接，保整机柜整体强度前门转动锁处为铝合金型材设计，保整门强度的同时，增加美感。
  c).前后为连杆转动锁，形成门锁上下卡位固定。
  d).脚轮采用韩国福马脚轮，其具有转动灵活、载重量大、外观精致、质可靠的特点其单个载重为500KG,完全能满足机柜在运输及静态时的承重范围。
  e).机柜前后门均采用接地柱与机柜框架连接进行接地，使前后门在静电时能得到释放。
  f).机柜侧门分为上下两块的分层设计，侧面中间增加一焊接条，增加了整体框架强度也减少了侧门的变形情况。
  g).机柜上架空白档板也根据内部设备可选用1U2U4U等不同规格档板。
 (7).PDU说明
    PDU（Power Distribution Unit)）即电源分配单元，为机柜内部设备供电额定电压380VAC 50/60Hz  &  220VAC 50/60Hz
（两种规格可选）额定电流：32A额定功率:   8000W
插位组合： GB2099.3 标准万用插座、IEC320 C13 标准插座等多种插座可选配5.安装事项(1)用户在安装时一定要注意先确保本设备需要安装的相关零配件，不要错装和漏装，并
确保安装后符合产品质量要求和技术要求。
(2)安装技术要求a).外形尺寸：2200（不含轮高100）*1100*600MM
，安装前需要检查机柜制后的外形尺寸，以免造成内部安装或者外部并柜时因公差造成的安装困难，一般外形公差控制在±0.8mm。
b).机柜内部安装，主要安装件：前后门、封板、PDU、显示屏、托盘等。
c).机柜外部安装，包括机柜底座，机柜并柜的调整等。
(3).安装程序、方法及注意事项
1).安装前准备：所有机柜零配件和螺钉，及必要安装工具。
2).机柜内部安装步骤及方法（上图内部参考）：
a).机柜脚轮：采用M16螺钉及螺母安装,用活动扳手或者电动扳手为宜，一般在机柜内部件安装前进行安装，以方便安装时可以活动调整。

 ).顶盖：用户没有走线之前，需要将顶盖。顶盖采用54高铜增高柱固定好后再套顶盖，及走线盖固定好。
 c).顶、底封板：采用M5平头黑色自攻螺钉固定。
d).立柱：安装立柱时需要注意立柱上面须有丝印
1-42U标记，且安装时需注意到前门到框架的前门的距离为71MM。
e).托盘：立柱安装后可以可以检验托盘安装顺畅，也可检验机柜尺寸是否合符要求
托盘可根据用户需求，试装合格后单独包装而不安装于机柜内。
f).前门：安装前门需要注意铝型材与门的配件，不要有间隙过大或者变形现象，同时
前门上端需要安装黑色压克力、LCD显示屏及连杆锁、接地线等。前门安装好后需要注意开合顺畅，单个打开角度≥120度。
g).后门：后门直接安装连杆锁，并安装好接地线，打开顺畅即可，单个打开角度≥
