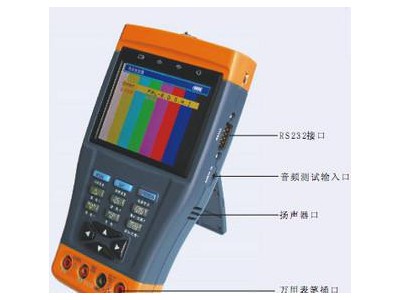

型号：STest-895第五代工程宝、监控测试仪/光纤测试仪 万用表

监控测试仪基本参数：

视频监控测试仪 STest-895（Ⅳ代）

STest-895是专门为视频监控现场安装、维护而开发的测试工具，它具有视频显示、PTZ控制、图像发生器、网线测试等功能，该测试仪表功能齐全、简单易用、携带方便，是工程商安装和维护前端摄像设备、提高效率、降低工程费用的好帮手。

ST895(Ⅳ代)产品特点：

1.带光功率计可测试光纤设备和光缆等设备；带高精度万用表

2.3.5英寸超大数字LCD屏幕，960x240分辨率
3.12V电源输出，为摄像机供电4.音频测试功能，测试前端音频信号
5.低功耗，工作时间长达11时小
6.中文操作介面，菜单友好、简洁、美观、易用
7.屏幕亮度/对比度/色彩饱和度可调
8.NTSC，PAL自动识别，自动适应
9.图像发生器，发送多种制式彩**型条（白、黄、青、绿、粉、红、蓝、黑）
10.PTZ云台控制协议代码捕捉和显示
11.增强型网线测试功能，可测试任意两条线或两条以上的连接线序，并显示网线编号
12.支持Pelco-D、Pelco-P、SAMSUNG等二十多种控制协议
13.支持RS485接口，速率：150－19200/bps
14.独特的地址扫描功能，快速找出快球的RS485地址
15.设备轻巧，图像显示和数据控制一体实现
16.专业设计，携带方便，简单易用，操作者几乎可免培训迅速上手

1，液晶屏 （亮度 对比度可以调）960*240  3.5英寸
2，DC 12V摄像机供电输出1000mA
3，音频测试功能
4，球机地址码自动扫描功能
5，视频信号强度测试
6，待机时间（高端聚合物锂电池，带稳压和保护 895配有多万用表功能;12个小时容量3000mAh
7，彩条图型图像发生器（八个色谱）
8，NTSC/PA等七种制式  自动识别，自动适应。无需人工设置
9，PTZ控制协议：Pelco-P , Pelco-D , Panasonic , Lilin-FAST, Lilin-MLP2 , YAAN , YAAN-O, Samsung , Molynx  , ALEC,Fastrax, CBC, Minking A01 , MinkingB01 , AD ,  LC-NEW , WV-CS850,  SONY-EVI,  LG-MVLTIX,  Da-Hua  SONY-EVI , PEARMAIN, Vicon，Vcltp,
10，网线线序测试： 测试任意两条或两条以上的网线，可在屏幕上显示连接顺序和网线编码，（布线工程分线器）

产品功能：

1． 3.5英寸高清晰LCD监视器，显示摄像机图像
STest-891视频监控测试仪，内置高清晰大屏幕数字LCD监视器， 通过该仪表的VIDEO IN接口连接前端摄像机，可直观方便地看出摄像机图像效果。
LCD监视器亮度、对比度、色彩饱和度可调，适合野外施工和维护。
2．多制式图像发生器发送彩色条，检测监控传输通道
STest-895可通过视频OUT端口，发送多种制式（PAL，NTSC）彩**型条，图型条有：白、黄、青、绿、粉、红、蓝、黑共八种颜色，通过监控中心的监视器是否接收到彩**型条来判断视频通道是否正常传输，同时，通过监控中心接收到的彩**型条，可以判断是否因为传输有衰减或干扰造成颜色偏差。该设备也可由视频OUT端口发送彩**案，同时在IN端口接收并显示，适合视频传输的现场检测，如视频光端机、视频线缆等。
3．球机或**PTZ控制
STest-895视频监控测试仪内置Pelco-D/P，SAMSUNG，Panasonic等二十多种PTZ控制协议，通过自身的RS485或RS232接口，用户可以控制云台的上、下、左、右转动，以及调整一体机的变焦、聚焦、光圈大小。
4．预置位的设置、调用及球机参数的设置
STest-895视频监控测试仪支持云台预置和调用功能，将球机将当前状态下云台的水平角度、倾斜角度和摄像机镜头焦距等位置参数保存到该仪表中，也能通仪表快捷调出预置位。
STest-895视频监控测试仪能通过预置位调用快球的主菜单，编辑球机各项参数。
5．RS485地址扫描功能，协助工程师查找快球的地址
STest-895视频监控测试仪独特的地址扫描功能，可以快速协助工程师查找快球的地址。维护工程对于一些需要维护的快球，有可能不知道快球的地址，如果要拆下快球来检查，工作量比较大。STest-895独立的扫描功能，可以帮助工程师查找球机的地址。
6．UTP网线测试
STest-895独特的网线测试功能，通过仪表上的UTP Cable Test测试端口，可以测试出各种网线的连接方式（任意两线或两线以上），甚至视频监控工程的各种RJ45连接，都可以快速、准确显示出来。简单、方便、实用。
STest-895也是布线工程的分线器，它除了显示UTP网线的连接方式，同时也显示了网线编号，工程师能够准确的判断并标记该网线的始端和末端位置，从而在繁杂的网线堆中快速理顺网线连接。
7．数据捕捉功能
仪表可通过RS485/RS232接口捕捉键盘或DVR发过来的控制协议代码，检验监控中心机房发送过来的PTZ控制命令数据是否能正常收到，验证RS485/RS232数据传输。
8．聚合物锂电池和DC 5V外接电源供电，电池电量图型实时显示
采用大容量聚合物锂电池供电，更加安全可靠，性能更加稳定。充电时间短，电池充电时间4小时，而仪表连续工作长达15个小时。
9．中英文菜单，操作简单
中、英文操作介面，两种语言可选，仪表的操作菜单友好、简洁、美观、易用。
