光纤配线架

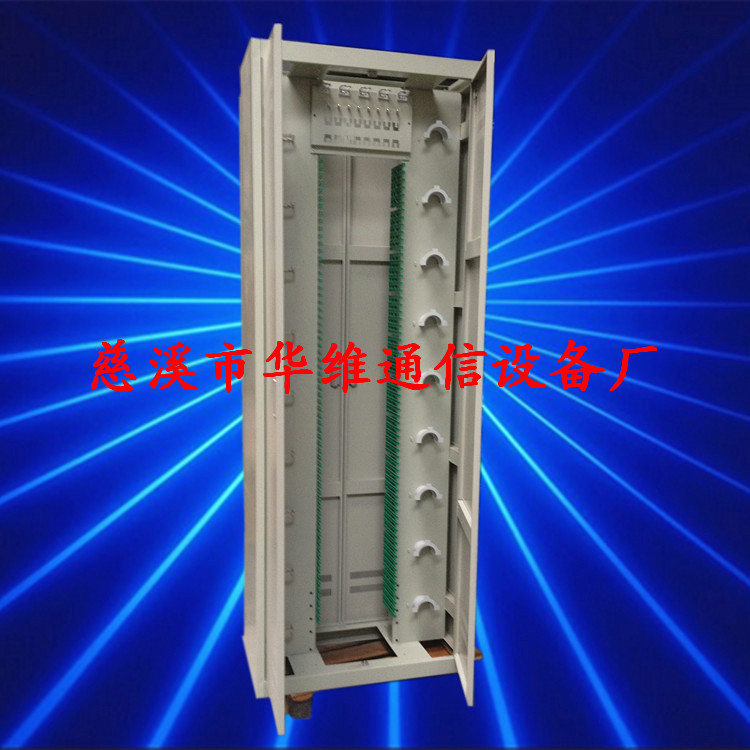

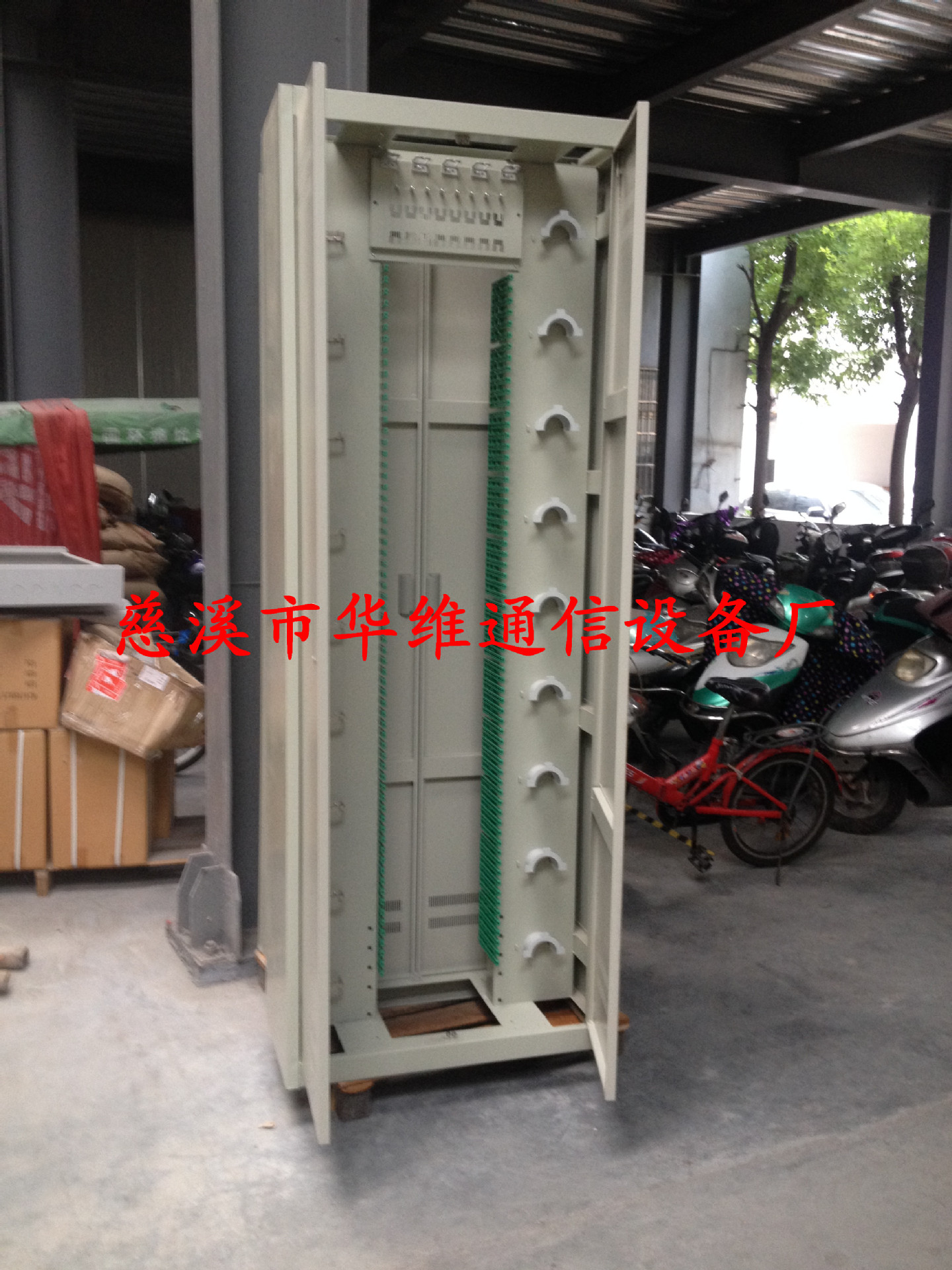

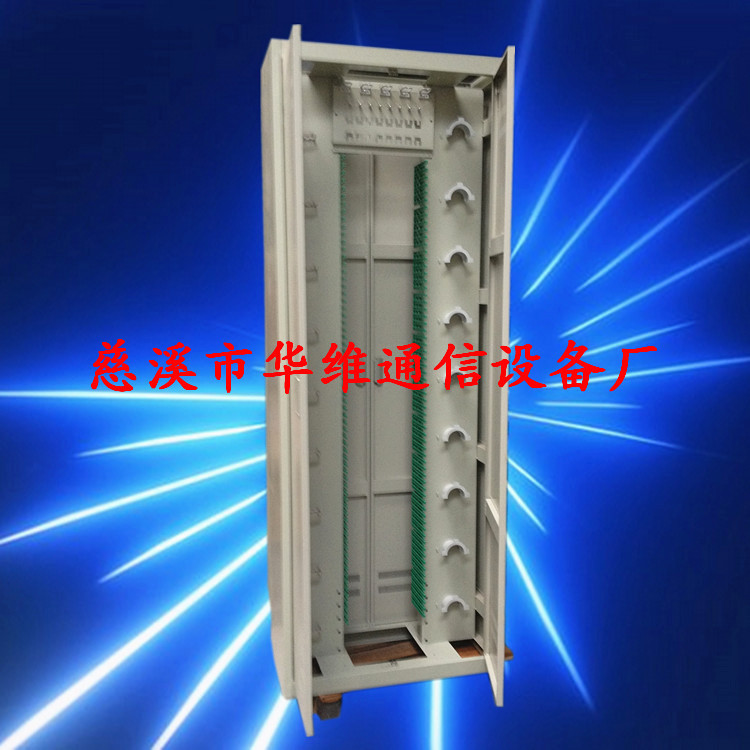

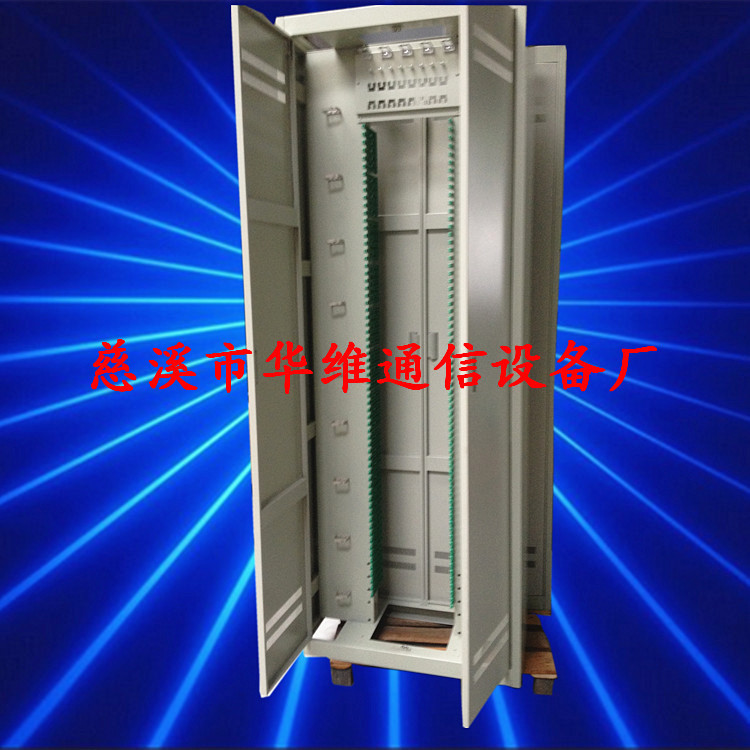

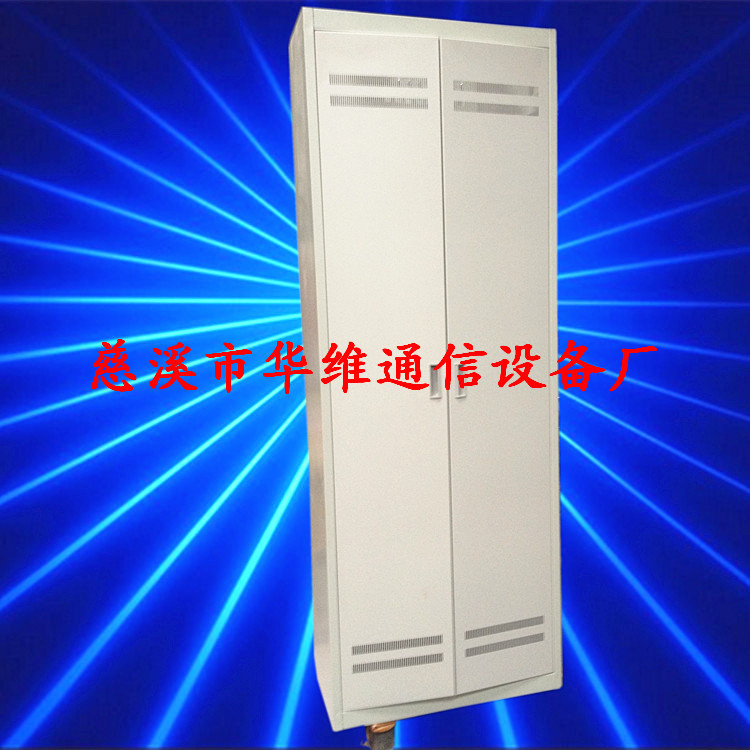

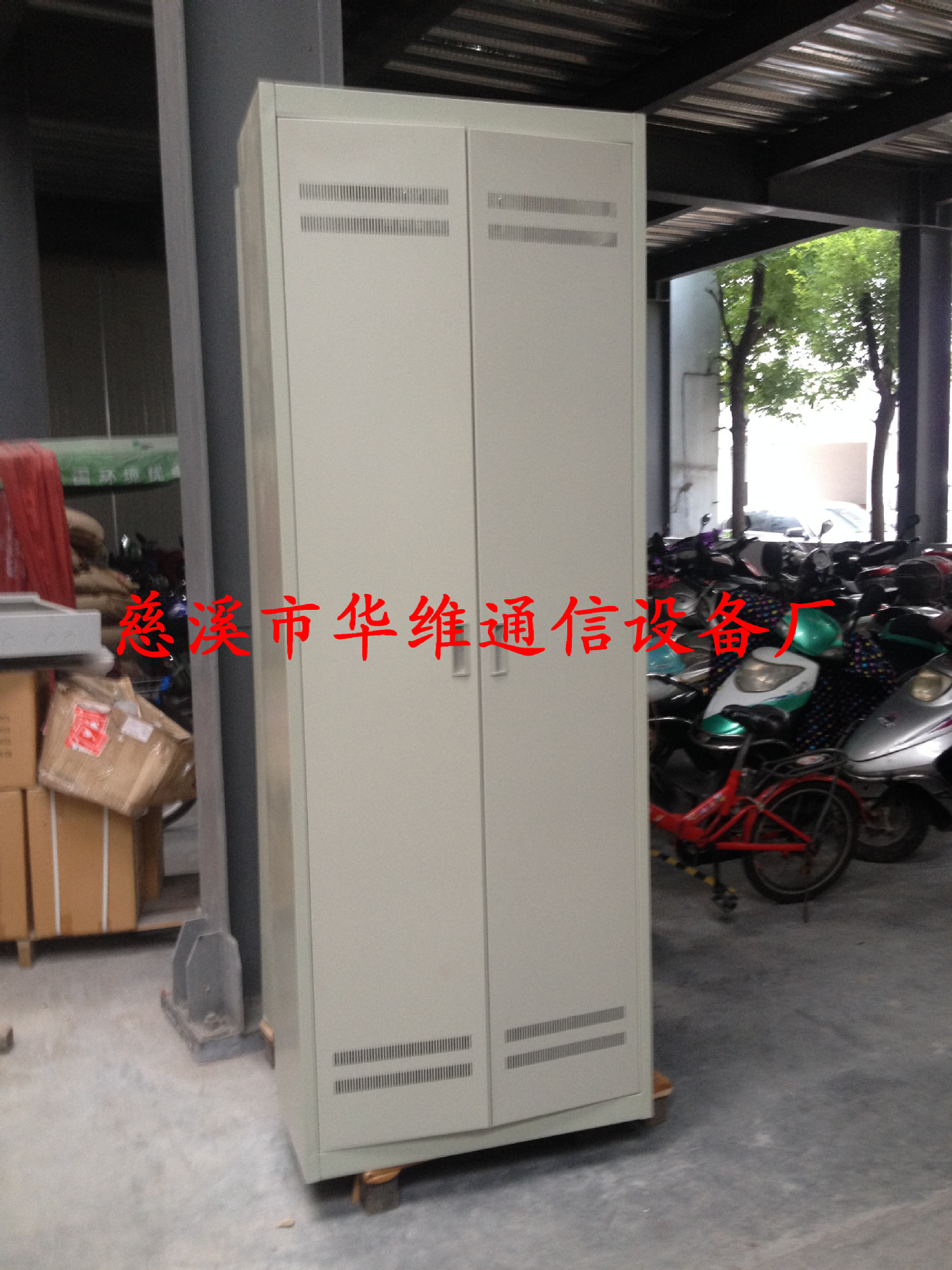

华维通信光纤配线架（直插盘）

产品概述：

光纤配线架适用于外线光缆与光通信设备之间的连接，是具有光缆的固定，分纤缓冲，熔接，接地保护以及光纤的分配，组合，调度等功能的现代通信设备。

产品性能：

1.C型光纤配线架适用于熔配分开单元结构，机架可拆卸，易并架，可满足于超大熔量的光缆光纤通信工程中。

2.机架外型美观结构紧凑容量大密度高适用于带状光缆和普通光缆。

合理的绕线走线结构使线路非常清晰简洁，非常方便。

3.单元体门可以转拆卸，以及整个面板正面可以90度摇开方便光纤安装和维护。

4.常规一般有288芯576芯720芯864芯四种规格的配线单元供给用户选择。

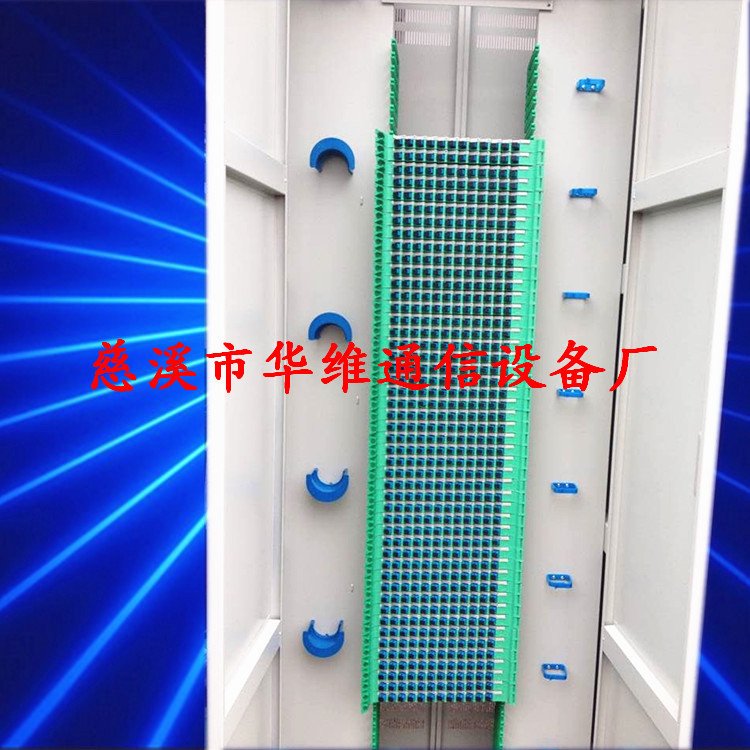

5.安装好的适配器倾斜角度为40度避免弧光直射入眼同时可以保证光纤曲拆半径不小于40mm.

6.机架具备安全可靠的接地保护装置。

产品结构:

尺寸：2200mm*800mm*400mm (常规尺寸)

技术特性：

1.机架高压防护地与机架间绝缘：绝缘电阻＞20000MΩ/500V(DC)

2.机箱高压防护地与机箱间耐压：＞15000V(DC)1分钟无击穿，无飞弧现象。

工作环境：

1.工作温度：-45℃~85℃

2.相对湿度：≤85％（+30℃）

注：大气压力70~106KPa早期的光传输系统由于光纤的光损耗较大，活动连接器的加工精度也不够，故通常采用光缆直接终端方式。具体方法是将线路侧的光纤与光端机来尾巴光纤在终端盒内部作固定连接起来。
