材质 | 不锈钢 |
---|---|
产地 | 深圳 |
产品类型 | 网络测试仪器 |
接口 | USB |
设备类型 | 通信设备 |
主要适用范围 | 光纤通信 |
品牌 | LY |
型号 | 1分4 |

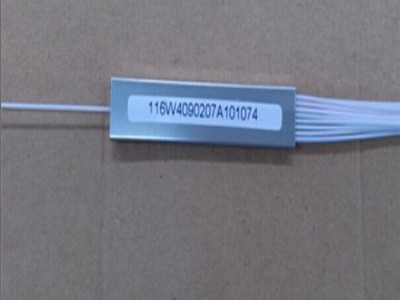

平面波导型光分路器(PLC Splitter)是一种基于石英基板的集成波导光功率分配器件,具有体积小,工作波长范围宽,可靠性高,分光均匀性好等特点,特别适用于无源光网络(EPON,BPON,GPON等)中连接局端和终端设备并实现光信号的分路。
产品描述:EPON PLC分光器具有低插入损耗、分光均匀性好、低偏振相关损耗和体积小等优点。以及对波长1260~1620nm不敏感。产品质量符合Telcordia1209 ,1221 标准。符合RoHS要求。具体型号有 1×4、1×8、1×16、1×32、1×64、2×16、2×32和2×64。产品按性能分为P级和S级,其中P级产品的性能居于行业**水平。 性能指标
类型 | 1×4 | 1×8 | 1×16 | 1×32 | |
插入损耗(dB)1,2 | 典型值 | 7.2 | 10.5 | 13.5 | 16.5 |
**大值 | 7.5 | 11.0 | 14.0 | 17.5 | |
损耗均匀性(dB)1,2 | **大值 | 0.6 | 0.8 | 1.2 | 1.7 |
封装尺寸(mm) | 长 | 40.0 | 40.0 | 40.0 | 50.0 |
宽 | 4.0 | 4.0 | 4.0 | 7.0 | |
高 | 4.0 | 4.0 | 4.0 | 4.0 | |
偏振相关损耗(dB)1,2 | **大值 | 0.3 | |||
工作波长(nm) | 1310/1550 | ||||
回波损耗(dB)1,3 | **小值 | ≥50 | |||
方向性(dB)1,3 | **小值 | ≥55 | |||
工作温度(℃) | -40 to 85 | ||||
存储温度(℃) | -40 to 85 | ||||
光纤类型 | SMF-28 或客户指定 | ||||
光纤长度(m) | 1.2 |
4. 光功率分离器符合 Telcordia GR-1209 和 GR-1221可靠性要求.
