IC联网门禁一体机使用手册
（读Mifare卡系列）
一、 技术参数：
·工作电压： DC 9V～35V ·读卡距离： 约5CM
·继电器电流： ≤1000mA ·工作温度： -20℃～+80℃
·静态电流： ≤100mA ·工作湿度： 10%-90%
·卡片类型： MF卡或与之兼容卡 ·波 特 率： 19200或9600可选
·存储容量： 31000张卡和25000条读卡记录

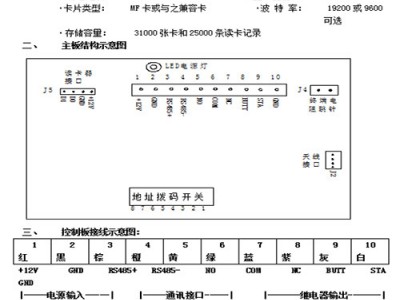

二、 主板结构示意图
三、 控制板接线示意图：
| 1红 | 2黑 | 3棕 | 4橙 | 5黄 | 6绿 | 7蓝 | 8紫 | 9灰 | 10白 |
+12V GND RS485+ RS485- NO COM NC BUTT STA GND
|-----电源输入-----| |-----通讯接口-----| |-------继电器输出-------| |--按钮 门状态-----公共地|
| 1 | 2 | 3 | 4 |
D0 D1 GND 12V
|------J5外接读卡器接口-------|
四、通讯波特率设置： ON
SW.8=OFF ：波特率=19200 I I I I I I I I
SW.8=ON： 波特率=9600 1 2 3 4 5 6 7 8
五、使用注意要点：
1，RS485通讯线务必采用一对互绞的双绞屏蔽线。且屏蔽层单端良好接大地
2，通讯线尽量采用总线式结构布线，如果条件不允许的，可以采用多条总线、多个串口的方式。也可以多条总线接一个RS485集线器方式共用一个串口。
3，仅当每条总线的末端才需要闭合终端匹配电阻跳针J4。如有多条总线，则每条总线末端都需要闭合。
4，通讯线尽量远离强电（220V或以上）或强干扰线30CM以上，采用铁管穿线，铁管之间无缝连接。
5，RS485/232通讯转换器尽量采用优质的有源转换器。并且注意其性能参数，如：传输速率、连网数量等；
6，对于特别恶劣的现场情况，可降低通讯波特率（降低通讯速度）来工作，这样通讯效果也可有所改善。
7，使用时务必小心，不要用手摸芯片区，以防静电击坏芯片。且一定要用良好滤波的线性稳压电源。建议一体机不要跟电锁或其它大功率的负载共用一个电源供电；
六、地址拔码一览表
每个门禁模块必须确保都有的地址（二进制），否则无法正常工作。（X表示任意，与地址无关）
| 地 址 | 键 位 置 | |||||||
| 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | |
| 000 | X | OFF | OFF | OFF | OFF | OFF | OFF | OFF |
| X | 0 | 0 | 0 | 0 | 0 | 0 | 0 | |
| 001 | X | OFF | OFF | OFF | OFF | OFF | OFF | ON |
| X | 0 | 0 | 0 | 0 | 0 | 0 | 1 | |
| 002 | X | OFF | OFF | OFF | OFF | OFF | ON | OFF |
| X | 0 | 0 | 0 | 0 | 0 | 1 | 0 | |
| 003 | X | OFF | OFF | OFF | OFF | OFF | ON | ON |
| X | 0 | 0 | 0 | 0 | 0 | 1 | 1 | |
|
| … | … | … | … | … | … | … | … |
| 126 | X | ON | ON | ON | ON | ON | ON | OFF |
| X | 1 | 1 | 1 | 1 | 1 | 1 | 0 | |
| 127 | X | ON | ON | ON | ON | ON | ON | ON |
| X | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
附：脱机发卡操作指南。
1、系统卡的制作：先断电，将模块拨为0号地址，然后加电（蜂鸣器长鸣一声），此后读的一张卡为初始化卡（蜂鸣器短鸣一声），第二张卡为登入卡（蜂鸣器短鸣两声），第三张卡为删除卡（蜂鸣器短鸣三声）。注意：系统卡制作完后，断电将地址码恢复成1号或以上地址，否则重新加电后将会重新制作系统卡；
此操作不会删除控制板内。系统卡如有丢失，可重新制作，丢失的系统卡将自动失效。
2、初始化控制板：读初始化卡，蜂鸣器长鸣一声，随后将删除所有用户卡和读卡记录，此过程大约需要2秒钟。 （初次使用时必须初始化，以清除机器内保存的卡片资料）；
3、 登入用户卡：读登入卡，蜂鸣器长鸣一声，再将待登入的用户卡依次、连续读卡，蜂鸣器每短鸣一声，表示该卡已被登入。在登入完一张卡约6秒钟后，蜂鸣器长鸣一声，表示控制板已退出登入卡模式，此后才能正常开门。
4、删除用户卡：读删除卡，蜂鸣器长鸣一声，再将待删除的用户卡依次、连续读卡，蜂鸣器会分别短鸣一声，表示该卡已被删除。在删除完一张卡约6秒钟后，蜂鸣器长鸣一声，控制板退出删除模式，此后可读卡正常开门。
