无线对讲系统工程设备是无线对讲系统的重要组成部分，隶属于弱电集成范畴。天津众信源科技有限公司专注于无线对讲系统工程，提供无线对讲方案设计及施工安装调试服务，24小时服务热线：13920126189

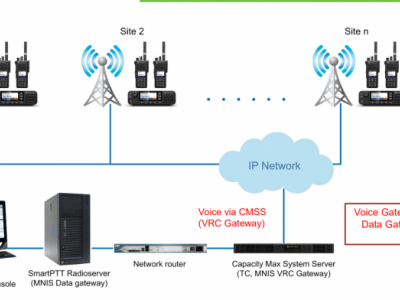

一：无线对讲系统工程系统架构

 1.信号源层

 2.信号传输层

 3.功能应用层

 4.终端用户层

二：无线对讲系统工程设备信号源层组成

1.  中继台

中继台，是在无线对讲系统中，用于增大通讯距离，扩展覆盖范围的设备。中继台又称中转台、转发台、差转台，是移动通信领域的重要设备。中继台的作用就是中转和放大信号。用于增大通讯距离，扩展信号覆盖范围。

通常为应对系统通话容量需求（通信同时在线数），中继台会由1个或者多个组成一个通信基站系统（1个数字中继台机可支持2个信道并实现同时在线，1个模拟中继台机可支持1个信道并实现同时在线）。从2011年起我国工信部停止核发模拟对讲机型号核准证并且不予办理，模拟系统及模拟对讲机使用执照。

 可选择型号:摩托罗拉SLR5300; SLR5000; SLR1000;R8200; MTR3000; DR3000.海能达RD980； RD980S;RD620;建伍TKR-D810；NXR-810。

2.  接收分路器

接收分路器又称接收天线共用器，是用一副天线同时接收多个信道信号，并把信号分配给各部接收机的装置。通过改变原有信号分路方式，可以将上行比较弱的对讲机信号进行增强及放大，很好地解决了上行信号弱与射频信号干扰互调的问题，保障了整个数字无线对讲系统的稳定性。该接收分路器为19英寸标准基架设计，可从一分2到一分64积木式的灵活使用。可降低架设成本又可以增强系统整体的通讯性能。接收分路器具备上行增益补偿，增强接收机低灵敏度，耦合分离临近信道频率，体积小巧，1U-2U空间，便于标准机柜安装拆卸。

可选择型号:略

3.  发射合路器

发射合路器是将多路中继台信号合路成一路信号输出到同一套天馈分布系统的信号合成器。主要用于多信道基站，使得多个接收机能共用同一套接收天线系统,完全摒弃原有传统的系统合路模式，用带状线替代部分连接电缆，采用方腔结构，腔体之间不用软电缆连接，采用点频式腔体，通过调节腔体大小来改变频率，使频率匹配，在目前的无线对讲系统、集群通信系统中应用明显出色。

可选择型号：略

4.  双功器

    双功器，又称天线共用器，是一个比较双向三端滤波器。双功器既要将微弱的接受信号藕合进来，又要将较大的发射功率馈送到天线上去，且要求两者各自完成其功能而不相互影响。目前在数字调度系统应用很出色。

  可选择型号：略

三:无线对讲系统工程设备信号传输层组成

1.  室内全向吸顶天线

 室内用于对讲无线系统信号覆盖预设范围所预设的常用规格天线, 产品优势在于性能稳定,抗老化能力强，可定制支持不同系统或多系统合路使用。

 可定制频段：350MHz    400MHz     800MHz

 特点：亚克力面板、IP54、美观

 可选择型号：略

2.  室外全向玻璃钢天线

  室外全向天线可在150/350/450/800/2400MHz宽频带内与50Ω射频同轴电缆线匹配。天线采用玻璃钢封装，有良好设计，外形设计简洁、紧凑，可安装于外墙或垂直支架上。天线在微波暗室内经网络分析仪严格测试，在工作频段范围内天线输入驻波比VSWR<1.5。

  可定制频段：350MHz    400MHz     800MHz
 可选择型号：略

  3.室内定向平板天线

  简介：室内用天线,适合于预计辐射角度扇形范围的信号覆盖。产品优势在于性能稳定,抗老化能力强，可定制支持不同系统或多系统合路使用。

  可定制频段：350MHz    400MHz     800MHz

  4.室内全向吸盘天线
  简介：室内全向吸顶天线可在150/350/450/800/2400MHz宽频带内与50Ω射频同轴电缆线匹配。外形设计简洁、紧凑，利用底部吸盘吸附于金属地板上固定，多用于安装入吊顶内地下开放空间。天线在微波暗室内经网络分析仪严格测试，在工作频段内天线输入驻波比＜1.5

5.  功率分配器

   常用信号分路器件，用于单一信号信源分配二路或多路，供多的天线接入。是常见的信号分路和信号功率控制的器件之一。它通常与定向耦合器配套使用，被用来设计并控制开放及半开放区间室多个天线的输出功率。

  可定制频段：350MHz    400MHz     800MHz

  特点：将单一信号源分路为所需多路，且各路信号功率强度相等。

  细分规格：二功分器、三功分器、四功分器

6.  定向耦合器

    常用信号分路器件，用于单一信号信源分配二路，供多的天线接入。是常见的信号分路和信号功率控制的器件之一。它通常与定向耦合器配套使用，被用来设计并控制开放及半开放区间室多个天线的输出功率。

  可定制频段：350MHz    400MHz     800MHz

  特点：单一信号源分路为所需不同信号强度的二路信号，且各路信号功率强度不等分（一般按照需求功率强度，选择细分规格进行功率的分配）。

  细分规格：5dB、10dB、15dB、20dB、30dB

  7.干线放大器

    干线放大器，简称干放，是在功率变低而不能应对覆盖要求时的对讲机信号放大器设备。当信号源设备功率很难覆盖要求时，该设备可以放大信号源的功率，以覆盖多的区域。主要用于无源室内分布系统中补偿由于信号传输和分配而引起的功率衰耗。避免室内对讲机信号覆盖系统中由于多级放大，噪声电平累积而引起的通话质量差的问题。HANET可提供 150MHz/450MHz/2.4GHz系列干线放大器，设备具有杂波电平低、时延小、噪声系数小等优点，避免了室内对讲机信号覆盖系统中由于多级放大，噪声电平累积而引起的通话质量差的问题。对讲机信号放大器，是弱电智能化系统工程中比较重要的一个设备。
