| 质保时间 | 2014-03-11 |
|---|---|
| 品牌 | 朗派 |
| 型号 | LP-CCTV-24BNC |

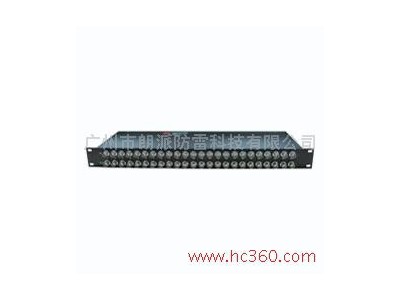

产品介绍1、核心元件全部采用国际知名品牌，更安全可靠保护设备。2、设计合理，多级保护，响应时间快，无干扰。3、高放电能力，输出残压低，插入损耗小，传输性能优越。
技术参数
| 型 号 | LP-CCTV-24BNC | |
| 标称工作电压Un | 5V | |
| **大持续运行电压Uc | 12V | |
| 标称放电电流In(8/20µS) | 芯线/屏蔽 | 2.5KA |
| 屏蔽/地 | 5KA | |
| **大放电电流Imax(8/20µS) | 芯线/屏蔽 | 5KA |
| 屏蔽/地 | 10KA | |
| 1KV/µS时电压保护水平Up | 芯线/屏蔽 | ≤15V |
| 屏蔽/地 | ≤600V | |
| 响应时间tA | ≤1ns | |
| 带宽fG | 200MHZ | |
| 数据传输率Vs | 16Mbps | |
| 插入损耗 | ≤0.2dB | |
| 输入输出阻抗 | 75Ω | |
| 工作温区 | -40℃至+80℃ | |
| 外壳材料 | 喷涂金属 | |
| 保护等级 | IP30 | |
| 接口方式 | BNC | |
| 外形尺寸 | 483×180×45mm | |
产品安装与应用1、产品采用串联接法，“IN”为线路接入端，“OUT”为被保护设备端，防雷接地应符合防雷规范要求（推荐接地电阻≤4Ω）。2、产品不具备防水功能，安装室外应加装防水设备。3、产品适用于摄像机、视频信号放大器、视频信号分配器、矩阵切换器、画面分割器、监视器等设备的视频线路上的雷电防护。
