| 输入接口 | 4 x 3G/HD/SD-SDI |
|---|---|
| 视频格式 | 1080P、1080I、720P、625I |
| 输出 | 1 x 10位SD-SDI时钟恢复 、复合输出（PAL或NTSC） |
| 尺寸 | 94mm x 94mm x 23mm (3.7” x 3.7” x 0.9“) |
| 菜单选项 | 所有4个输入的输入状态、输出格式 、全屏启用、 全屏输入选择 |
| 产地 | 澳大利亚 |
| 额定电压 | 5V至20V |
| 封装形式 | 盒装 |
| 认证 | CCC |
| 颜色 | 红色 |
| 功率特性 | 小功率 |
| 品牌 | DECIMATOR DESIGN |
| 型号 | DECIMATOR-QUAD |
| 加工定制 | 否 |
 |

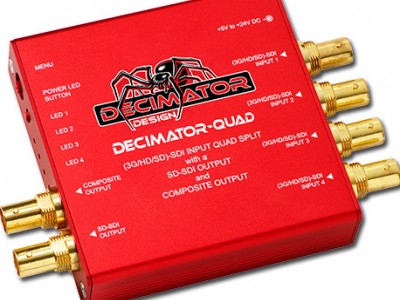

| DECIMATOR-QUAD | | 微型3G/HD/SD-SDI 四画面支持 SD-SDI 和复合视频输出 |
 | | 产品特点 低成本迷你3G/HD/SD-SDI 4路转1路Quad Split或下行转换器，带4路转1路输入多路转换器。 可以选择NTSC或PAL输出 链接SD-SDI及复合输出 4 x 3G/HD/SD-SDI输入，具有自动检测功能（共支持26种格式） 每个象限独立于其他象限，允许同时显示任意帧速率的任意3G/HD/SD格式 每象限的宽高比可变 所有4个输入可以同时显示在单个输出中。 全屏模式允许选择4个输入中的任意一个进行输出。 在全屏模式下，选择的3G/HD-SDI输入会下行转换为NTSC或PAL，而SD-SDI输入则直接传输，不受任何影响。 通过旋转编码器选择菜单，用户可以广泛地选择可以控制的功能。LED和按钮可用于状态显示和控制 锁定直流电源插座 随附安装支架 |
 | |  |
规格
| 视频格式 | | 3G：SMPTE 424M@2.97和2.967Gb/s 1080p@60/59.94/50Hz HD：SMPTE 292M/274M/296M@1.485和1.435Gb/s 1080i@60/59.94/50Hz 1080p/psf@30/29.97/25/24/23.98Hz 720p@60/59.94/50/30/29.97/25/24/23.98Hz SD：SMPTE 259M@270Mb/s625i50 525i59.94 | | 菜单选项 | 所有4个输入的输入状态 输出格式 全屏启用 全屏输入选择 在90%或99%屏幕尺寸下选择输出宽高比和类型16:9或4:3 每个输入的各宽高比格式与输出相同，信箱式或邮筒式 边框启用 自由运行或输入1引用Quad split模式 |
| 输入 | | 4 x 3G/HD/SD-SDI SDI的输入均衡> 200M，HD-SDI的输入均衡> 200M，采用Belden 的3G-SDI输入均衡> 100M | | 输出 | 1 x 10位SD-SDI时钟恢复 复合输出（PAL或NTSC） |
| LED状态 | | 电源 4 x 信号锁定和传输速率 | | 尺寸 | 94mm x 94mm x 23mm (3.7” x 3.7” x 0.9“) |
| 电源 | | +5V到+20V DC，5瓦 正极中央针 | | | |
