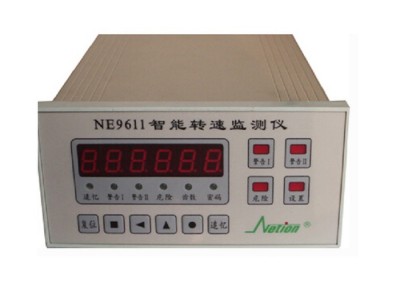

智能转速监测仪NE9611

功能说明
接收一路磁电式转速、磁阻式转速或电涡流传感器系统来的输入信号，连续地测量和监视机器的转速，对机械提供保护。
是基于DSP处理器的智能仪表，正常观测及基本设置操作可通过仪表面板键盘来完成。

以下功能是标准提供的：
▲查询仪表的基本设置参数；
▲仪表给传感器提供具有过压保护、短路保护的直流电源；
▲监测值的警告、危险超限判别和状态指示、输出；
▲仪表有三个控制继电器，可以实现多级保护。
▲仪表参数和数据存储在E2PROM内，失电情况下可长期保存。
▲量程、报警、危险及齿数任意设定改变。


具有完善的自检和自诊断功能：
▲处理器定时对仪表测量回路进行自检，视仪表通道测量回路的工作情况，在回路出
现故障时自动旁路，使其退出工作；
▲具有监视每个传感器及其电缆工作正常与否的线路（OKCircuit），在传感器线圈
出现开（断）路或短路、前置器输出异常等故障发生时，自动使该通道的危险控制输出失效，防制继电器误动作导致机组错误停机；
▲在供电电源输入85～265Vac的宽范围内，整个仪表都能高可靠、高稳定地运行。
仪表对电源进行监视，在电源掉电、上电、异常波动等情况下，可自行锁定运行状态，旁路危险继电器输出，待电源恢复正常后按所保持状态继续运行。

性能指标
▲标准盘装台式金属机箱。
▲ABS面框，柔性薄膜面板。
▲供电电源：在输入电源85～265Vac范围内，仪表均能稳定工作；
额定功耗为15watts。
▲提供传感器工作电源；
**大电流35mA；
电压：+12～+24V和-12～-24V可选；（根据订货时提供）
▲信号输入：接入磁电（阻）传感器输入信号，频率**大：20KHz.
信号**小幅度（峰峰值）≮100mV。
▲测量量程：键盘设定；
测量精度优于±2r/min（满量程）。
▲齿数：1～255；
▲显示：超高亮红色LED数显；
数字显示精度：±1个字；
▲测量频率范围：0～10KHz。
▲记录输出：标准电流，均有输出短路保护功能。
4～20mA（或0～10mA），负载能力≮500Ω；
缓冲传感器信号输出：具有短路保护功能，输出阻抗100Ω。
▲继电器：三组继电器，各继电器均有一组触点输出（常开、中点、常闭）；
触点输出容量：AC220V、2A
▲使用环境：温度：-10～60℃；
相对湿度：不大于95%，无结露。
▲面板尺寸：160mm×80mm；机箱深度：200mm
▲安装开孔尺寸：（151±0.5）mm×（76±0.5）mm
▲质量：≯2K
