内屏蔽数字信号电缆SPTYWPL23-24B安徽天缆电气有限公司
内屏蔽数字信号电缆SPTYWPL23-24B安徽天缆电气供应 | |
 | 报价： 48元/米单位：安徽天缆电气有限公司 姓名：郭中清 电话：0550-7531654 |

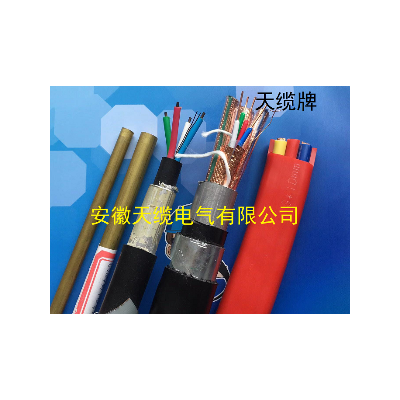

SPTYWPL23-24B*1.0 内屏蔽铁路数字信号/电缆安徽天缆电气有限公司供应 SPTYWPL23型16B*1.0 SPTYWPL23型16B*1.0 铁路数字信号电缆。 产品名称：内屏蔽铁路数字信号电缆 产品型号：SPTYWP03，SPTYWP23，SPTYWPA23，SPTYWPL23 产品标准： Q/TL168-2016 产品用途： 1.本产品适用于铁路信号自动闭塞，计轴、车站电码化、微机联锁、微机监测、调度集中、调度监督、大功率电动转辙机等有关信号控制装置和设备之间传输控制信息，监测信息和电能，可做为DMIS底层系统数字信息和业务的传输通道。当用于ZPW－2000、 UM71无绝缘轨道电路自闭系统时，传输距离可达10Km。并可代替“铁路信号电缆（PT缆）用于其它铁路信号系统中。 2.铁路内屏蔽数字信号电缆除基本型外还有阻燃型、防白蚁型、耐寒型、 高屏蔽型等用于特殊环境的产品。 3.在电缆制造工艺方面，新技术条件规定，绝缘导电线芯采用具有国际 先进水平的皮-泡-皮物理发泡三层共挤技术。另外电缆主要原材料和选用也与IEC等国际标准规定基本一致。 产品简介 我也要发布产品信息 品牌 其他品牌 外表材质 聚氯乙烯 颜色 黑色 线芯材质 紫铜线 芯数 4-61芯 护套材质 聚乙烯 防护等级 其他 应用范围 信息传输系统 绝缘厚度 国标 产地 国产 加工定制是 SPTYWPL23型16B*1.0 铁路数字信号电缆，1.产品标准及适用范围 执行标准：TB/T3100.1~5-2004《铁路数字信号电缆》和第1、第2号修改单的要求。 本产品适用于铁路信号系统中ZPW-2000A无绝缘轨道电路自动闭塞系统，可满足10km传输距离要求。用于列控自动装置和超速防护系统地面、设备，微机联锁、微机监测系统、大功率电功转辙机等有关信号设备和控制装置之间传输控制 SPTYWPL23型16B*1.0 铁路数字信 详细信息 SPTYWPL23型16B*1.0 铁路数字信号电缆/天缆牌 SPTYWPL23型-16B*1.0 铁路数字信号电缆 SPTYWA23 SPTYWPA23铁路数字信号电缆 产品介绍： 产品名称型号规格: 品种 型号 名称：天缆电气长期供应。 规格 铁路数字信号电缆 SPTYW03 皮-泡-皮物理发泡聚烯烃绝缘聚乙烯外护套铁路数字信号电缆 4～61芯 （导体线径1.0mm） SPTYW23 皮-泡-皮物理发泡聚烯烃绝缘钢带铠装聚乙烯外护套铁路数字信号电缆 SPTYWA23 皮-泡-皮物理发泡聚烯烃绝缘综合护套双钢带铠装聚乙烯外护套铁路数字信号电缆 SPTYWL23 皮-泡-皮物理发泡聚烯烃绝缘铝护套双钢带铠装聚乙烯外护套铁路数字信号电缆 内屏蔽铁路数字信号电缆 SPTYWP03 皮-泡-皮物理发泡聚烯烃绝缘聚乙烯外护套内屏蔽铁路数字信号电缆 12A～48A 8B～33B （导体线径1.0mm） SPTYWP23 皮-泡-皮物理发泡聚烯烃绝缘钢带铠装聚乙烯外护套内屏蔽铁路数字信号电缆 SPTYWPA23 皮-泡-皮物理发泡聚烯烃绝缘综合护套双钢带铠装聚乙烯外护套内屏蔽铁路数字信号电缆 SPTYWPL23 皮-泡-皮物理发泡聚烯烃绝缘铝护套双钢带铠装聚乙烯外护套内屏蔽铁路数字信号电缆 注： 1.具有低烟无卤阻燃性能的电缆在上述标准型号前加“WDZC-”。 2.具有防白蚁性能的电缆在上述标准型号前加“FBY-”。 产品功能介绍: 本产品适用于铁路信号系统（ZPW-2000A轨道电路制式）中有关设备和控制装置之间的联接，可实现1MHz（模拟信号）、2Mbit/s（数字信号）、额定电压交流750V或直流1100V及以下系统控制信息与电能的传输。选用不同的品种可较好满足铁路电气化和非电气化区段的使用。其中内屏蔽电缆的屏蔽线组具有良好的组间屏蔽性能，可提高线组间的抗干扰能力。 电缆的使用环境温度为-40℃～ 60℃。 电缆导体长期工作温度不应超过 70℃。 电缆敷设环境温度不应低于0℃。 电缆的允许弯曲半径：非铠装电缆应不小于电缆外径的10倍；铠装电缆应不小于电缆外径的15倍；内屏蔽电缆应不小于电缆外径的20倍。 电缆敷设范围：非铠装塑料护套信号电缆敷设在槽道和管道中，能承受一般的机械外力；铠装型信号电缆敷设在土壤、槽道和管道中，能承受较大的机械外力。 综合护套信号电缆的理想屏蔽系数不大于0.8；铝护套信号电缆的理想屏蔽系数不大于0.3。 1.产品标准及适用范围 执行标准：TB/T3100.1~5-2004《铁路数字信号电缆》和第1、第2号修改单的要求。 本产品适用于铁路信号系统中ZPW-2000A无绝缘轨道电路自动闭塞系统，可满足10km传输距离要求。用于列控自动装置和超速防护系统地面、设备，微机联锁、微机监测系统、大功率电功转辙机等有关信号设备和控制装置之间传输控制信息、监测信息和电能。可做为DMIS基层信息、域通信的传输。 2.电缆使用特性 2.1电缆导体长期工作温度不超过70℃； 2.2电缆使用环境温度为-40℃～60℃； 2.3电缆敷设时的环境温度应不低于-10℃； 2.4敷设时的弯曲半径：塑料护套、综合护套、铝护套铁路数字信号电缆非铠装电缆应不小于电缆外径的10倍；铠装电缆应不小于电缆外径的15倍；内屏蔽铁路数字信号电缆应不小于电缆外径的20倍； 2.5电缆机械强度高、防腐蚀、耐寒性能好，抗冲击力强； 2.6电缆屏蔽线组具有良好的屏蔽性能，可提高线组间的抗干扰能力。 | |
