智能无纸化多媒体会议室高效交互可行性设计方案
智能无纸化多媒体会议室高效交互
可行性设计方
2022年08月24日
一、前言
在信息时代化的今天，人们实时沟通越来越频繁，对快速信息化沟通的要求也越来越高。从大型的国际型政治会议到小型的企业商务谈判，我们的沟通无时无刻不依赖于会议。会议系统随着我们的需求在快速发展着，从单一的点到点的模式逐渐发展到点到多点，甚至多点对多点的模式。IT技术的飞速发展，让我们慢慢习惯并非常依赖于这项技术为我们带来的便捷、快速而高效的工作模式。于是IT与音视频和网络大数据的融合，把我们从简单的音频会议跨越到如今丰富多样的智能无纸化会议、视频会议、网络会议。传统会议模式的变革性发展，成为了为与会者提供即时、准确信息不可缺少的途径。
目前召开紧急会议及各种办公决策会议前，都由会议秘书提前将会议资料进行打印，按照参会人员及可能到会人员数量进行一对一分发，议题研究后进行回收。会议过程中经常性存在由于材料众多导致参会人员对会议内容的理解不透彻，沟通不明确状况，极大程度影响会议质量和效果。不仅效率低，而且浪费纸张，不利于节能环保。纸张会议在持续性大批量会议结束后，对于空间的占用及文件的找寻增加了不小的难度，保密性极差。还需对纸质材料进行管理，进一步耗费人力资源。会议过程中突发的各种必须设备操作问题，在会议秘书频繁解决问题的同时，极易打乱会议节奏，造成不可估量的损失。据不完全统计，单位每年需召开重大决策会议不少于70次，党组会等各类办公办案会议百次以上。会务量巨大，研究议题众多，耗时长，能耗高，效率低，急需改进工作方法。智能无纸化多媒体会议系统的设计很好的解决了这一问题，作为一种新型的会议形式和现代化会议手段，无纸化多媒体会议系统融合技术给会商交流带来了新的机遇。
二、需求分析
智能无纸化会议系统作为现代化多媒体会议室建设的一级执行标准。单位日常需要组织和决议的会议也越来越多。无纸化会议系统的运用很好的解决了这个问题，可对会议室进行分时间段不同的会议安排。一键导入相关的会议议题以及参会人员，设置不同部门的阅读权限。会中秘书端可辅佐领导桌面同屏近距离一对一交流，让会议变得井然有序，丰富多彩。
传统的纸张会议在持续性大批量会议结束后，对于空间的占用及文件的找寻增加了不小的难度，保密性极差。无纸化基于私有云部署架构，采用双链路备份设计。保障每次会后文件自动归档相对应的会议，没有终极权限无法查看会后资料。空间储存可以无限制拓展，让文件保存、翻阅更简易，安全性更好。
传统会议的召开往往需要配备文件打印员、茶水员、会议管理员等。无纸化系统仅需后台一人统一部署上传会议所需的资料，手机APP一键查收茶水服务通知。为决策会议讨论重要文件及研究其他工作问题提供全方位的智能保障。同时节省人力资源大力发展集团其他事务。
传统会议过程中突发的各种需求问题，在管理人员频繁解决问题的同时，极易打乱会讨节奏。无纸化系统既能拓展中央控制系统，能有效的把各个子系统有机的连接起来，通过平板一键式操作，既能做到控制声光电的协调性，远程视频无缝协同办公操作。又能合理进行多会议人员安排，把所有信息数字化、简约化，提高会议过程的舒适性及办公效率。
三、项目概括
近年来，集团单位日常工作中经常有一些重大事项决策、重要职位调派、重要项目安排、大额资金的使用，必须经集体讨论投票做出表决，确保协调督促落实领导小组决定事项、工作部署和要求。开会前，会议秘书需要递交申请报告、政策法规和省部文件依据，会议召开频繁，为保证决议的事项的依据充分，需要给每一位参会人准备非常多的资料，在资源和时间上都尤为浪费。
智能无纸化多媒体会议室的建设目标，恰好摈弃了传统纸质会议众多缺陷。仅需一人即可管理任意时间段不同会议的创建，资料的上传，会场人员布局的规划安排。在保障会议信息不外泄的局域网络环境下，实现纸质电子文件的会议交流。超高清LED显示大屏能多画面显示会议电子学习材料，屏幕绿色护眼更清晰，对帮助与会人员获取会议内容精准信息及注意力交互有明显的提升作用。可升降运行显示屏和话筒，既满足会议室多场景使用的需求，又能做到纸质会议文件板式阅读和手写批注的操作特点，且参会人员之间能交互式同屏交流，致使会议的各种图文信息共享显示，加强会议信息联动。而集中控制系统的兼容设计，更是把会议单一、繁琐的流程简化到极致。进一步提高参会人对重要文件学习研讨、重要事项研究决议等不同会议的效率，更好的辅助领导决策。
作为现代化多媒体会议室建设的一级执行标准，无纸化会议是集LED大屏显示、数字会讨发言、音频音响扩声、设备集中控制管理及无纸会议系统等多种先进技术于一体的智能化系统集成。桌面升降式发言系统设计，保留了拾音距离长、指向性明确的特色，增加了会议室多用的可塑性。专业的扩声系统搭配，解决了高质量会议存在的声音失真、串音等声学瑕疵。毫无缺陷的还原与会者声音传输，大幅度提高了系统的稳定性。中央矩阵控制系统能有效的把各个子系统有机的连接起来，通过平板一键式操作，既能做到控制声光电的协调性，远程视频无缝协同办公操作。又能合理进行多会议人员安排，把所有信息数字化、简约化，提高会议的舒适性及办公效率。
建成后的会议室，外观上美观不失功能上全面且强大的拓展性、操控上直观更便捷，所有的设备都能实现集成化的管理和维护。充分发挥物尽其用、人尽其才的特色
四、设计思路
本设计方案主要贯彻实用、先进的理念。设计时借鉴国内我司完成同类型场所的成功经验，并结合实际场地情况及业主方要求，设计具有独创性，满足多场景会议不同的应用需要。
完成后的会议设备数量较多，结合以上现状需求分析及实际会议要求多系统兼容功能，为了提高设备使用维护的灵活性，进一步提升会议交流的准确性，解决会场突发情况的可控性，延伸设备使用维护的灵活性、拓展性和科学性。要满足贵单位智能无纸化多媒体会议系统项目建设均需涵盖多种系统模块，如下：
l 多媒体屏幕显示交互系统
l 数字发言系统
l 音频扩声系统
l 设备集中控制切换系统
l 房间装修环境搭配
系统模块内容包括超薄显示升降终端、跨平台无纸化会议系统、会议集中管理系统，并采用先进的数字升降发言话筒、高品质音响设备、各类专业摄像录播设备兼容对接。实现多种信息有序组合、显示和智能控制，减少操作人员的操作复杂性，实现“一键到位” 式的控制效果。具体系统图如下：
五、设计依据
依据现有的国家及行业的有关技术标准，并参照国际上通用的规范进行。基本技术依据的概念，在此为参照和等同。（包括特性参数要求标准、特性参数测量方法规范标准、电气设计规范、安装要求等：
GB/T 4959-95 《厅堂扩声特性的测量方法》；
GB/50371-2006 《厅堂扩声系统设计规范》；
GYJ25-1986 《厅堂扩声系统特性指标》；
GB4959-1995 《厅堂扩声特性测量方法》；
SJ2112-82 《厅堂扩声系统设备互联的优选电气配接值》；
GB/T50314-2000 《智能建筑设计标准》；
GB3096－2008 《声环境质量标准》；
GB8898-2001 《音频、视频及类似电子设备安全要求》；
GBT3241-1998 《倍频程和分数倍频程滤波器》；
GBT9003-1988 《调音台基本特性测量方法》；
GB50052-95 《供配电系统设计规范》；
WH-19-2003 《扩声系统的图符代号及制图规则》；
GB/T 14197—93 《声系统设备互连的优选配接值》；
GB12060—89 《声系统设备一般术语解释和计算方法》；
GB/T14476—93 《客观评价厅堂语言可懂度的“RASTI”法》；
GB/T15508－1995 《语言清晰度的测试方法》；
GB50254～259-96 《电气安装工程施工及验收规范》；
GB50169-92 《电气安装工程接地装置施工质量验收规范》；
GB50303-2002 《建筑电气工程施工质量验收规范》；
GB/T126661/6/90 《电缆的耐燃性考核标准》；
GB50217/94 《电缆设计规范》；
六、系统建设优势
6.1 多媒体屏幕显示交互系统

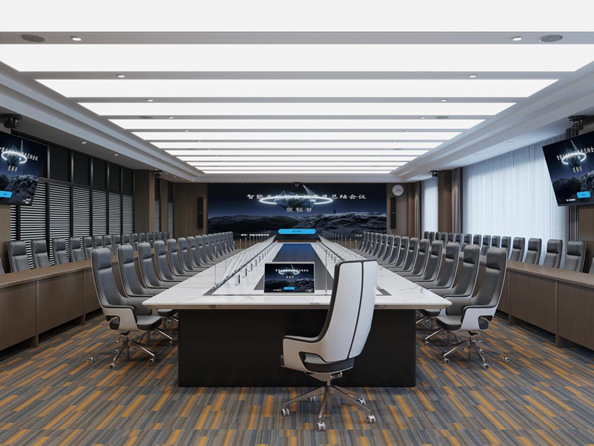

图一 高清LED大屏
多媒体屏幕显示交互系统由（图一）高亮度、高分辨率的LED显示屏和无纸化超薄升降屏幕组合构成。
LED显示屏作为一种现代化信息显示及传播媒体，满足室内多场景条件下使用，能轻松实现文字、文本、图形、图像、动画、视频的播放以及大型活动显示信息的要求，系统还能够实现实时信息与本地硬盘信息的灵活组合播放 ，在时间组合和空间组合上满足多样化的会议需求，且管理简单、使用方便，是新一代的 LED 联网多媒体控制播放系统管理工具。
基于RGB的三合一创新技术配色原理，达到屏幕显示效果清晰亮丽，长时间观看不刺眼的效果。整体采用压铸铝箱体安装架构，致使屏幕表面平整度趋近水平状态，保证图画质量一比一还原，不出现拉伸、放大缺点，无摩尔纹。利用网络系统控制技术使需要显示信息的制作、处理、储存和传输更佳安全、迅速、可靠，既能实现输入的各种高清图文画质无差别呈现，又能实时同步视频会议信号的无延时播放。超大屏幕的亮丽画面加强了参会人员对于会议内容的理解能力，提高了会议的舒适性、交互性、安全性、拓展性、高效性、易管理性。
建设LED大屏显示系统既能提高参会人员对解读会议信息内容的理解能力，增强人员多元化信息交流能力，简化管理员创建会议的流程能力，而且能节约大量纸张，会后资料归档安全及便于查找。真正意义上做到了节能减排、信息安全、高效办公的创新现代化办公理念，是智能现代化多媒体会议不可或缺的交互式屏显设备。
那如何做到会议的各种图文信息在大屏幕显示，且参会人员之间能交互式协同操作？无纸化升降屏幕的使用，起到了决定性的作用。

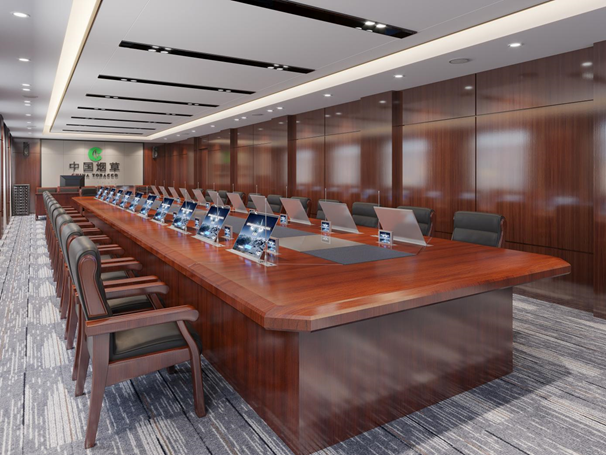

图二 15.6寸升降一体超薄触摸屏
主席桌采用（图二）先进的15.6寸无边框全贴合快速升降显示屏作为电子文件阅读终端，框架边缘黑边小于5mm，视觉效果更旷阔。采用新型压铸加工技术，机身最薄5mm，单程升降时间15s。可通过触摸升降按键控制屏幕的升降和符合人体工学前后仰角的最佳视角。右侧集成可升降高质量拾音话筒，触摸激活发言功能，有效拾音距离可达50cm，整体提升会议高效交互性和美观性。配备（图三）7寸升降电子桌牌，有效呈现不同参会人员身份信息。二者均可同步升降或控制单独升降，满足多元化多场景会议使用要求。

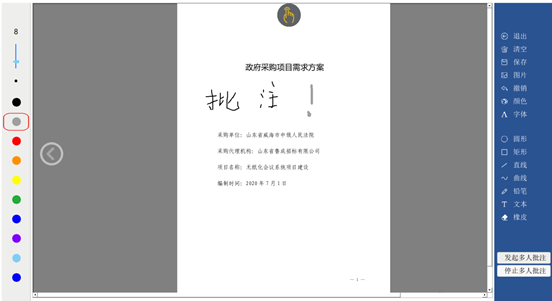

升降显示屏利用屏幕触控传感技术，可实现纸质会议文件板式阅读和手写批注的操作特点。多项实用的阅文技术实现纸质文件无法做到的快速内容定位，文件检索瞬间查询，人员个性化签到，多样性投票、拓展远程视频探讨等，升降一体机与会议显示大屏进行画面同步，远程实景互动交流。极大增强现代化智能会议室的实用性及高效性。

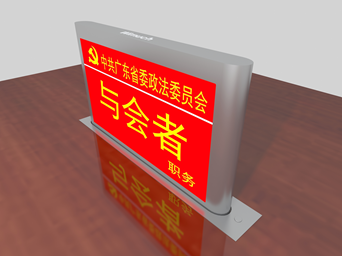

图三 全彩7寸液晶升降电子铭牌

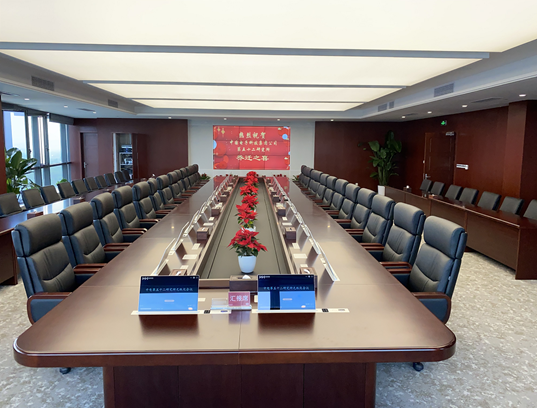

无纸化会议系统的搭建不仅为主要领导的重要会务提供了更好的交流空间，条件许可的前提下，列席人员配备了平板电脑。主席演讲的文档显示到大屏的瞬间同样能同步显示到列席配备的平板上，包括多样化的投票表决、茶水呼叫、签到统计等功能。真正意义上实现了一份文档多人共享，让会议变得更专注，提升会议探讨效率。
6.2 无纸化会议系统
无纸化会议系统由软件和硬件组合搭配，软件运行在升降一体机内，具有会议管理平台，整合多样会议模式涉及的各个环节。可提供会前上传议题资料，人员安排，签到投票，个人会议纪要，电子白板，会议交流等多方面功能的实现。协助管理员对整个会议流程进行高效便捷的控制，构建各国与会人之间的有效技术交流，从而保证会商交流效果的高效体现、提高执行力度。
无纸化会议系统以工作流技术为中心，为会议室所有参会人员提供了完整的资源分配和共享。具有先进性、灵活性、稳定性、高度安全性、规范性和可扩充性等。
Ø 先进性与灵活性
本系统选用先进、实用的技术和功能完善的智能会议产品，将会议管理流程化，召开会议迅速、清楚、轻松会整各式资料。符合今后的发展趋势。系统具有良好的开放性和兼容性，与未来扩展的设备具有良好的互联性和互操作性。
Ø 成熟性与实用性
各子系统需采用已使用过并成熟可靠的产品，同时具有实用性，充分发挥每一种设备的功能和作用。系统操作方便，维护简单，便于管理。
Ø 集成性与可扩展性
系统设计中充分考虑会议室的各系统集成性，确保会议系统总体结构的稳定。使用不同厂商，不同类型的先进产品，达到整个系统随着技术的发展和进步，不断得到充实和提高。
Ø 安全性与服务性
深刻理解会议室内运行的设备和系统安全可靠的重要性，安全始终放在第一位置。系统支持设定会议资料浏览查看权限，根据会议需求，可随时切换报告人员。会议结束后，自动会议过程打包并清除会议痕迹。不是授权最终权限的人员无法登入查看。
6.3 数字会议发言系统
数字升降发言讨论系统以其简单的网络系统处理和传送数字信号。利用网络时分复用技术，并将语言数字化在同一根电缆上实现多路话筒同时发言并提供管理控制功能。具有多功能、高音质、数据传送保密等优点。
Ø 安全性及稳定性
会议单元采用无源且具备安全认证的材料，通过主机供电，工作电压为24V，符合安全标准。为提高抗静电能力，尽量避免了出现尖端放电的导电体。同时保证空气放电的距离大于1.2cm，也增加地线导电体面积。这样的设计对抗静电能力保证达到8000V。话筒采用高度单指向性驻极体拾音器，内置的喇叭，采用防漏磁高保真扬声器，能够稳定清晰的接送语音传输。
Ø 操作性及维护性
系统单元采用手拉手串联方式，连接方便，简化了施工难度降低工程成本，操作简便而且便于系统维护，很容易诊断和定位故障，及时修复。
Ø 实用性及美观性
话筒单元咪杆采用一体式升降设计，升降可独立自动拉直麦克杆并下降隐藏，不碰触麦克风，自动保证麦克在孔位正中心，升起设备不顶到隐藏面板，保证麦克杆安全平稳的升起。自带红外遥控控制话筒独立升降或与液晶屏同步升降。
话筒升降控制面板采用定制化触摸开关，演讲发言支持触摸激活，故障率更低。支持多种发言管理模式：智能限制、先进先出、开放模式、计时发言、自动测试等，适应不同类型会议需求。
6.4 音频扩声系统
考虑到会议室本身建筑结构、声学环境和装修材料要求。此次扩声系统采用四只壁挂式全频音响、搭配专业功放、通过调音台及高级别音频处理器处理声音可能带来的噪声。专业的扩声系统搭配，综合考虑了扬声器的最大声压级、功放的功率储备扬声器的保护、音频处理器的处理能力以及主控调音台等环节。引入冗余备份的设计理念，解决了高质量会议存在的声音失真、串音等声学瑕疵。毫无缺陷的还原与会者声音传输，大幅度提高了系统的稳定性。
参考室内扬声器的声压计算公式:Lp-S0+10LgW-20LgR200，上面公式中:Lg为距离扬声器距离R米处的声压:S0为扬声器灵敏度;Q为扬声器指向性，在轴向上可以按Lp=S0+10L.gW-20LgR近似计算。
Ø 足够的声压级
随着现代录音技术的发展以及人们听觉鉴赏水平的提高，要求系统有足够动态余量，以适应不失真还原大动态节目信号。本方案选用的扬声器功率大，灵敏度高，与之匹配的功放具有足够的功率储备。经计算会议室内声压级已全面优于国家现行标准，完全达到设计指标要求。
Ø 良好的声场均匀度
本方案中的扬声器，均根据听众区的具体位置和面积，合理布置。所选用的扬声器都是恒指向扬声器，有利于语言清晰度的提高，听众区都处于扬声器的覆盖范围内，可以预见声场均匀度一定是良好的。
Ø 平滑的传输频率特性
系统中每路扬声器都自带参量均衡器，而且指向性控制范围内各频率声束宽度变化很小，扬声器在出厂时已经在1/36倍频程0.1dB精度下对频率响应校准至平滑状态，没有过激点和陷波点。而且每路扬声器都连接有一台房间均衡器，能够提供足够的手段改善空间声场对会议室传输频率特性的影响，保证系统的平滑。
Ø 传声增益和适应性
系统中的扬声器布置合理，主要会议区均在主扩声扬声器的覆盖范围内，所选用扬声器均采用恒定指向号角，-6db角外的声能衰减迅速。选用的传声器均为超心型指向，具有很好的传声增益效果。除可以满足会议扩声要求外，整个系统有效重放频率宽度为25Hz-18kHz，系统的调音台和处理设备都保留有足够的扩展空间。
Ø 技术成熟性和可靠性
系统在设计中，在扬器的最大声压级、功放的功率储备扬声器的保护、音频处理器的处理能力以及主控调音台等环节引入冗余备份的设计理念，极大增强了扩声系统的稳定可靠性。

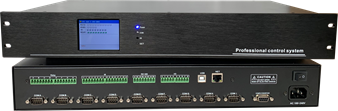

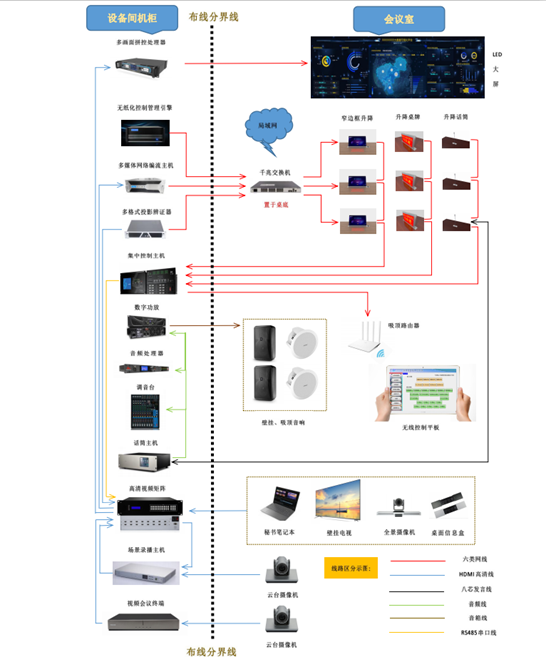

6.5 语音集中控制管理平台
采用先进的智能中央引擎控制设备，实现多媒体会议室各种电子设备的集中控制。能够实现自动化程度高的智能化控制，尽量减少操作人员的操作复杂性，实现“一键到位” 式的控制方式。通过语音声纹识别，自动唤醒各系统且下达相关指令。能充分现出各种设备的卓越功能，让所有设备工作在最佳状态，发挥设备的最大功效：
ü 能够控制桌面升降显示器运行状态，上升下降或暂停；
ü 能够控制话筒和桌牌的升降；
ü 能够控制设备的统一开关机功能；
ü 能够控制输入大屏信号的切换功能；
ü 能够控制大屏多画面显示视频和文稿；
ü 能够控制摄像头发言跟踪预置位设定；
ü 能够控制任意摄像头信号被录播主机调用；
ü 能够控制音量，进行音量大小的调节功能；
ü 能够控制矩阵高清信号切换功能；
ü 能够控制会议室灯光开关和亮度等功能；
ü 能够控制会议室窗帘的打开的闭合功能；

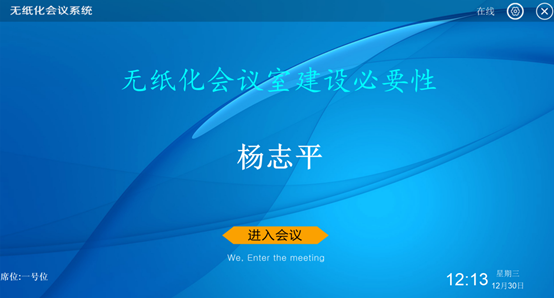

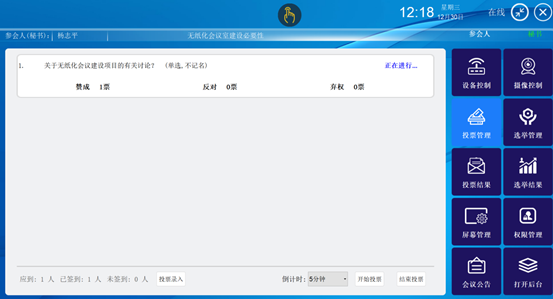

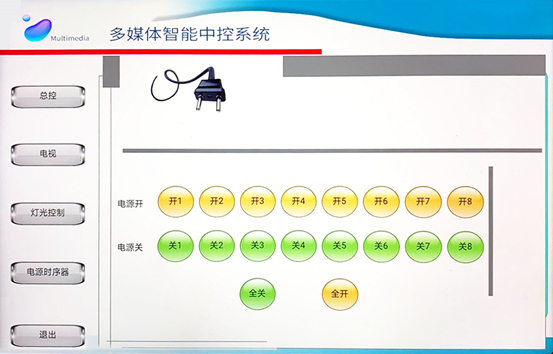

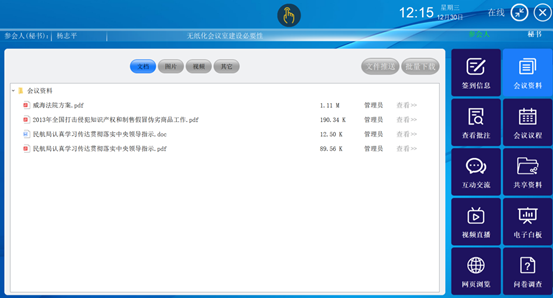

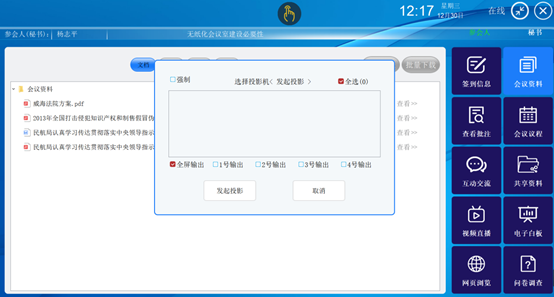

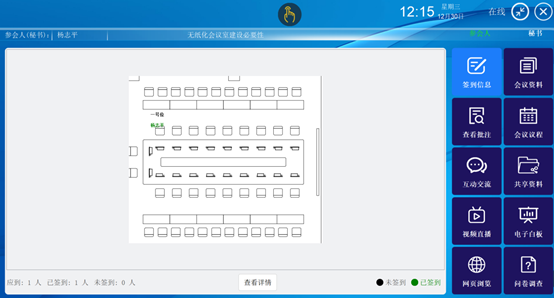

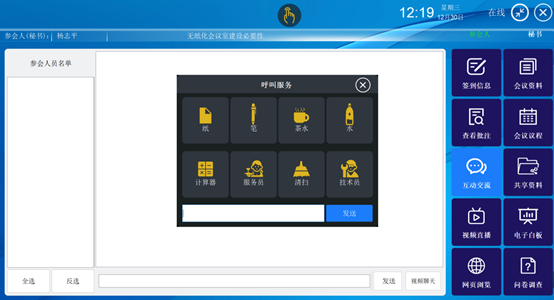

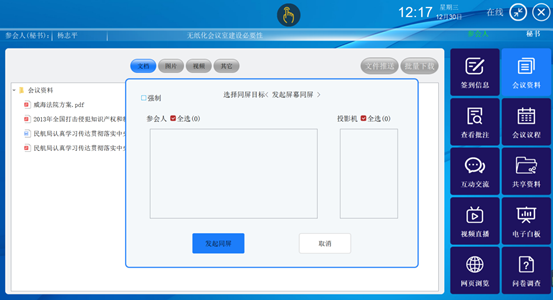

（一）信息化设备、升降及信号控制界面预览
6.6 房间装修环境搭配
房间装修环境系统由房间的灯光（包括白炽灯、日光灯）、电动窗帘、通风空调等设备构成，完成对整个房间环境、气氛的改变。
会议室的布局非常重要，有了好的设备如果没有好的环境一样发挥不出它的完美效果!一般会议室纯木色的色调比较自然高雅，更显得精致亮丽。有些会议室没有窗口，不用遮光。最好会场控制台上应安装灯光控制器，以便根据会场需要对光照作相应的控制。
室内照明会直接影响投影画面显示质量，会议室环境照度高低会使投射画面对比度不一，画面模糊。人长期处于光线较暗的坏境中，会带来视觉系统的疲劳，影响会议质量。显然会议室坏境的照明与显示媒体的亮度需要细心权衡，会场就一定要保证足够的光照，这样才能取得较好的视觉效果。
除了需要足够的亮度，另外通风、温度和湿度也要注意。会议室多人同时开会，通风不良会使二氧化碳的浓度増加，而且还会导致环境温度和湿度的偏高，引起有些人头痛、疲倦等不适反应，所以会场的温度保持在20-25℃较为理想，相对湿度以30-60％之间为宜。
在充分考虑当地环境季节性变化带来的影响，会议室采用的的灯光照明设备尽可能的利用可调节光源，通过集中控制主机远程控制灯光的明亮程度，避免当地长时间多雨多阳不同环境下，由于长时间同一亮度观看屏幕带来的刺眼、精神力不集中负面效果。同样落地窗帘采用可控式智能窗帘，通过集中控制主机控制窗帘的伸张及闭合，保持室内温湿度均匀以及空气的清新流动。

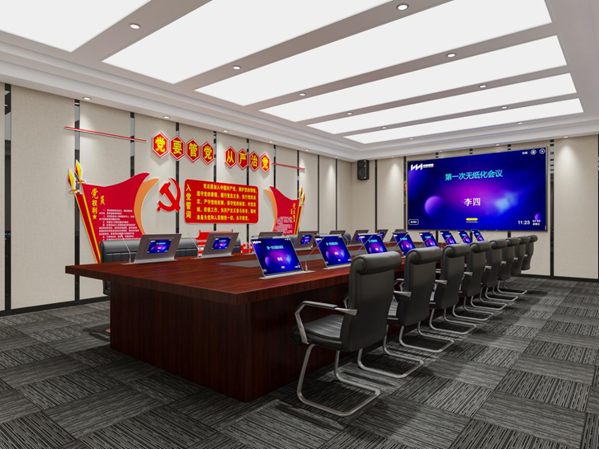

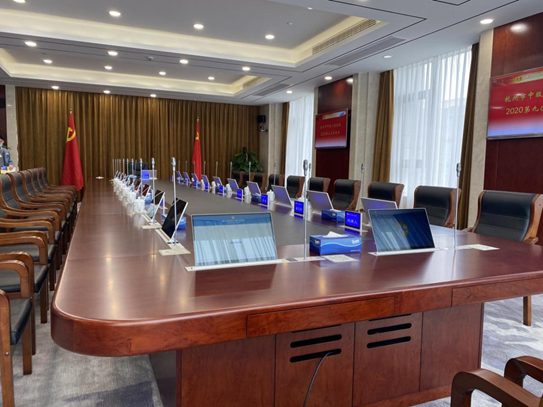

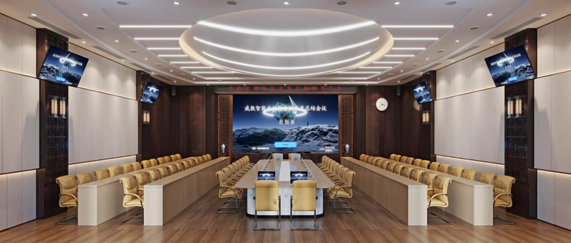

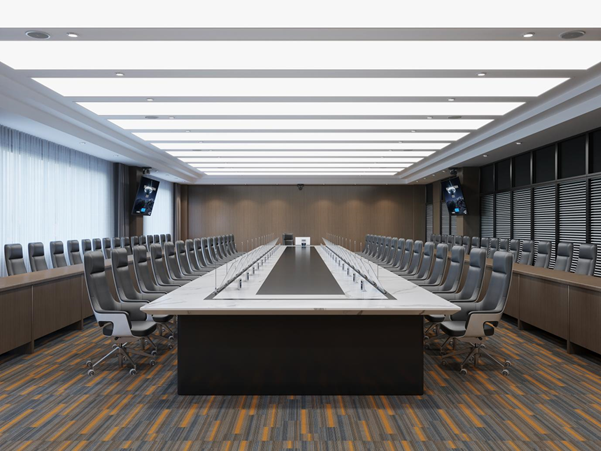

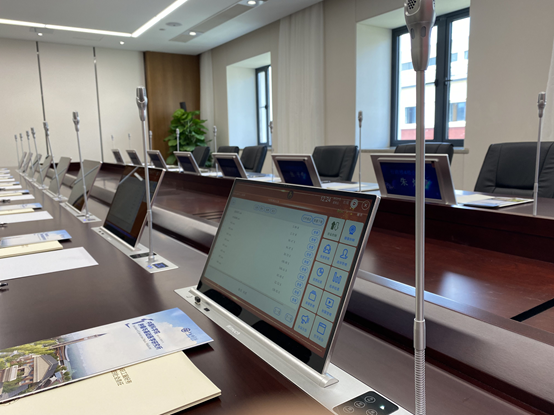

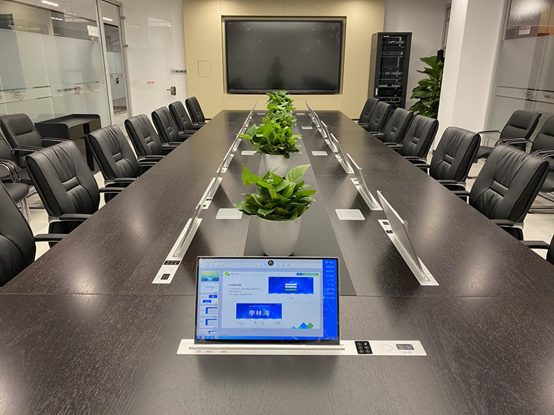

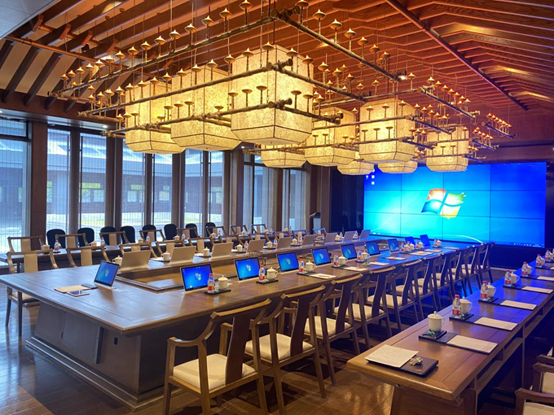

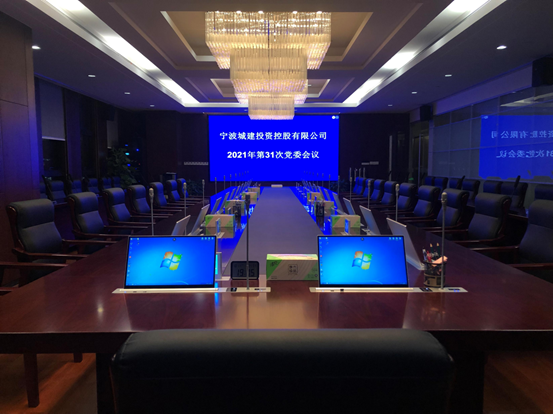

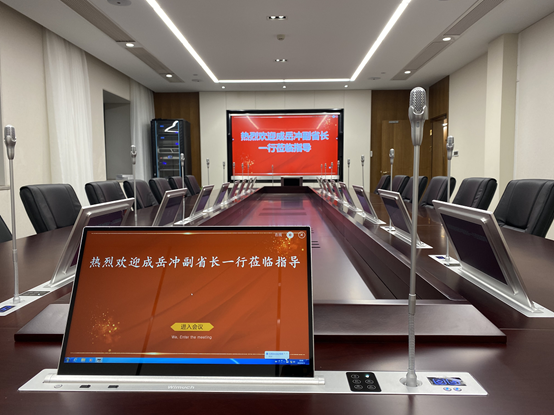

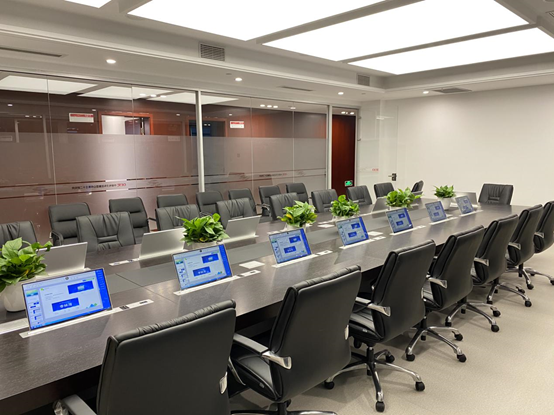

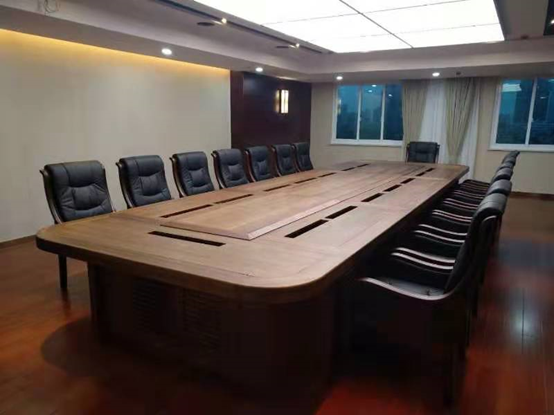

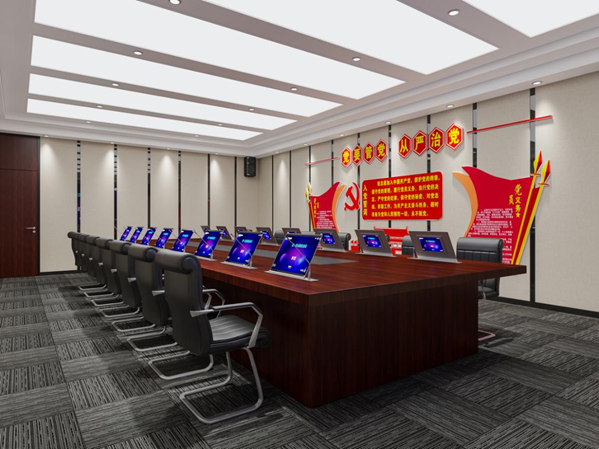

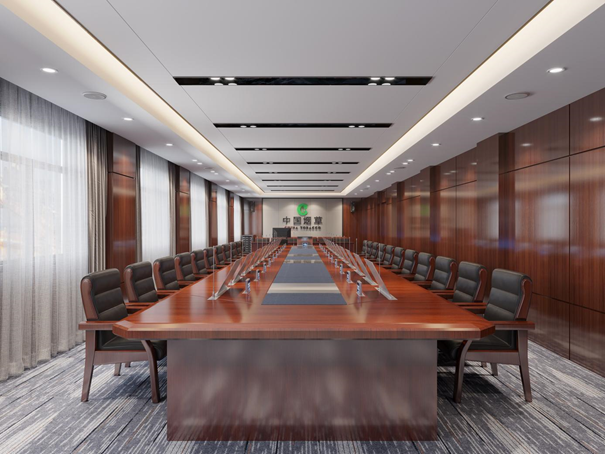

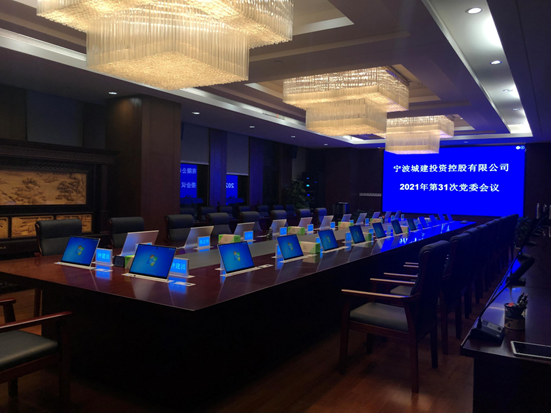

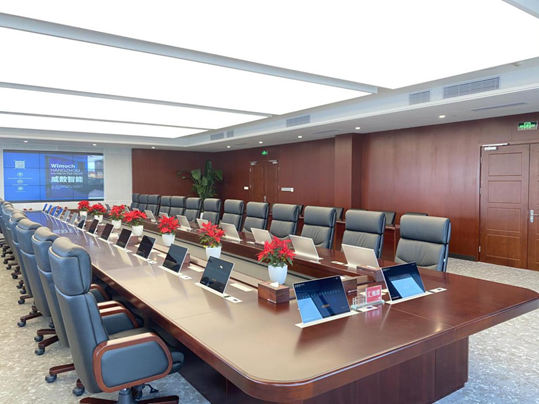

以下为多种类型会议室模拟设计效果图：
七、主要产品介绍
7.1 无纸化系统相关产品

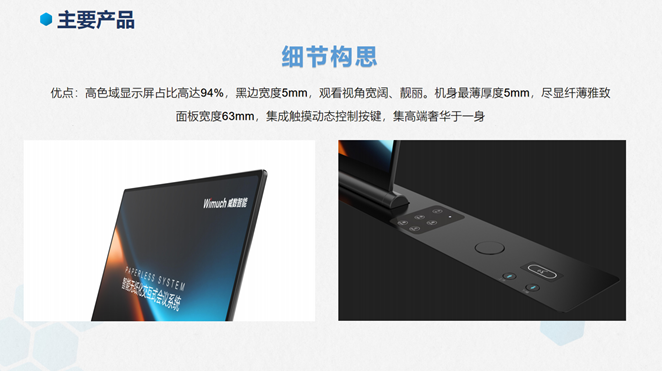

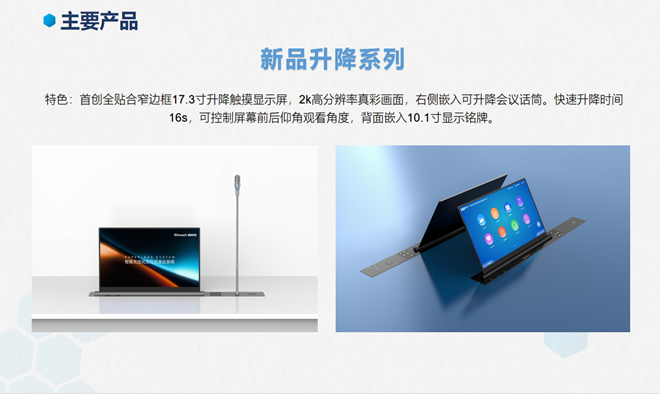

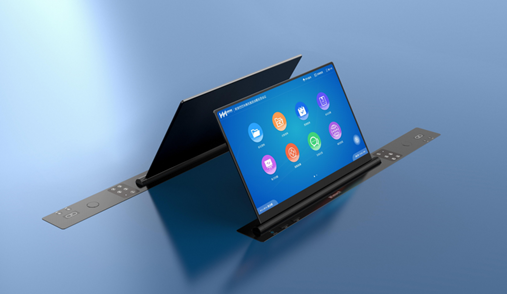

7.1.1 全贴合17.3英寸超薄锋刃显示触摸升降一体机
1、采用17.3英寸IPS全视角超薄高清触摸液晶屏设计，显示屏框架为铝合金整体CNC精密加工一次成型后喷砂氧化。前屏显示区域由2毫米钢化保护玻璃覆盖，可视视角亮丽宽阔，无明显黑边外观，显示区域距离边框5mm。采用最新全贴合技术超高分辨率（1920*1080）裸屏，支持10点电容触控，触摸响应时间5ms；
2、利用创新in-cell技术，将触控面板与保护玻璃一体化，形成单玻璃触控技术OGS,屏幕最小厚度不超过5mm；整机采用超薄外观设计，整机面板外观尺寸661*63mm，表面使用阳极氧化喷砂着色工艺处理，精致美观
3、整机机箱采用高级阳极铝合金构造（杜绝合成钢材质）；设备点距0.2865mm，色数：16.7M，亮度300cd/m2，对比度1000:1；设备环境要求温度：-5-45°C、湿度75%，含多种接口类型：VGA/15P*1、485/9P*1、AC220Vln*1、USB接口*1、video、HDMI；
4、面板和机身均采用阳极氧化喷砂工艺。自带USB*2接口和电源按钮，支持USB接口位置及数量定制化；显示屏可以一键同步显示会议室拼接大屏等大屏幕显示的图像，也可分组多台显示屏画面同步至大屏显示设备，同屏延时过程不超过0.5s，流畅度极佳；
5、升降控制面板采用定制化触摸开关（不采用易氧化、易变形、易失灵的按键开关按钮）表面覆盖钢化玻璃，带五键图案中英文标识（升Up、降Down、停Stop、前Front、后Back），支持一键控制屏幕前后仰倾斜角度；话筒发言支持触摸激活，故障率更低。发言升降按键支持LED透光显示，能在各种昏暗环境下有效辨识设备使用状态
6、采用远程遥控智能开关，可通过轻点一键式操作（显示屏升降、PC开关机、话筒升降设定等），无需再外接中控单元，升降精度：前后仰角±0.15mm、垂直升降±0.15mm；
7、采用脉冲数控制超静音直流电机，升降传动选用定制聚氨酯内含同步带，同步皮带与高精密度的导轨和直线轴承配合配合，杜绝钢丝结构或钢齿螺杆架构。利用交流减速电机做驱动动力，传动流畅；
8、支持双路高清信号无缝切换，本地信号和视频信号以及公共信号通过硬件实现一键式切换，实现一屏多用的效果；
9、支持自带锁定锁屏功能，一键式锁定和恢复操作，以便防止会议中独立误操作和中央控制系统和红外遥控的误操作；
10、仰角选用丝杠旋转跟大力矩交流电机配合，使用定制丝杆弹性联轴器链接电机，辅助导轨直线轴承做仰角传动，噪音极小（运行时≤25分贝），动作平稳可中控实现远程控制升降，水平仰角角度最大支持125°，具有电源保护功能；
11、带有模拟VGA和数字HDMI两种接口，可以同时连接模拟和数字两种信号，HDMI信号及VGA高清信号均可以满足全高清的动态显示，支持无信号输入时，屏幕自动进入省电模式；
12、整机通过专业机构质量安全认证，所有线路都采用标准双重绝缘和安全接地防漏电保护装置，不带感应电，不漏电；控制线路板采用全球先进集成智能识别芯片组，限位开关双重保护，稳定性最佳，安全可靠；
7.1.2 无纸化控制电脑主机
1、为保障设备运行稳定可靠，升降终端控制主机独立CPU不低于I5 配置，且具有独立风扇系统，进行扇热处理，为了便于后期维护和升级，利于CPU散热，不接受终端主机与升降屏一体化设计
2、内存不低于8GB DDR3 RAM
3、硬盘容量≥128GB SSD硬盘
4、网卡：支持双网口网络接口
5、标准接口不少于：1×DC_IN接口、1×HDMI、1×RJ45、1×VGA、2×USB2.0、2×USB3.0、1×HP_OUT、1×MIC_IN
6、操作系统：运行Windows
7.1.3 无纸化控制电脑主机
1、屏幕尺寸采用双面7寸高亮彩色数字TFT屏,超窄边框带来阔绰视野，产品工艺采用高级阳极氧化着色铝合金CNC外框，支持电子铭牌智能隐藏式升降：高清亮彩屏显示会议名称、会议主题、人名、职务、单位、会徽、企业LOGO等信息
2、支持与会人员信息会前导入，可逐条或批量导入。设置人员姓名、职位、单位及布局位置等
3、支持背景模版或自定义编辑个性背景模版
4、支持各种文字设置，可随意选择字体、字号、字体颜色及大小等
5、桌牌按键支持LED透光显示，能在各种昏暗环境下有效辨识设备使用状态。产品需提供面板上带供应商logo的截图佐证
6、支持有线联网方式远程集中操作控制，统一或单独发送及修改会场布局、信息编辑收发、桌牌背光亮度调节等功能；
7、最大功耗：5W
8、连接方式：1000M Ethernet
9、屏幕分辨率双面：1024*600

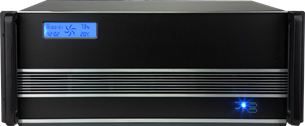

7.1.4 无纸化数字会议控制主机
1、支持19”标准机架式服务器机柜安装，尺寸不超过标准机柜4U高度
2、硬件配置采用工业级主板，CPU类型 Intel Xeon E5处理器主频 3.1GHz或以上，智能加速主频不低于3.4GHz ，三级缓存 6MB 总线规格 5GT/s 多核运算；内存容量16GB或以上，硬盘容量不低于1TB SATA3.5英寸硬盘（7200转），更适合机房内长期运行；不少于1个VGA接口，1个DVI-D接口、2个Realtek RTL8111E千兆网口、不少于4个USB、1个串口、AUDIO输出口及多种常用音视频会议接口
3、支持运行无纸化后台管理软件，以便实现会前准备（设置主席权限与代表人员、添加参会人员、设置欢迎词、设置会议主题、安排参会人员座位、上传会议资料并设置文件权限、添加投票并选择参与投票人员）
4、会中控制（支持签到、文件智能分发、会议同屏互动演示、外部信号到终端显示、终端任意画面上大屏幕、会议服务、会议投票、会议交流、交互式电子白板）、会后保存功能
5、运行不低于server2008操作系统，会议上传信息均部署在同一网段，保证信息安全不外泄，兼备账户名及密码登入，双重保密资料档案，最多可拓展300终端稳定运行不卡顿，安全不中毒
6、设备面板具有液晶显示区域，可直观查看温度数值等信息，更利于监控设备运行状态，及时发现问题
7.1.5 大屏投影控制器
1、支持接收客户端的投影请求，并将投影请求通过VGA接口输出。支持同时接收多个客户端的投影请求，遵循先入先出的投影显示模式，运用于将客户端的同步内容输出到投影仪及大屏幕
2、支持通过大屏投影控制主机，实现终端高清画面上大屏功能。可将升降一体机的桌面投放到显示大屏上，有外部信号时显示外部信号，否则显示会议相关信息，画面清晰。每个投影仪或大屏幕需要一台此控制器。支持接收客户端的投影请求，并将投影请求通过VGA/HDMI接口输出。运用于将客户端的同步内容输出到投影仪及大屏幕，未有输出信号时，可显示当前会议内容以及时间，也可自定义输出内容，终端画面同屏大屏延时不超过0.5秒
3、支持任意席位终端进行独立切换桌面内容，不局限于会议软件中的内容
4、嵌入式CPU不低于i5配置；内存4G；32G SSD
5、含接口：USB3.0*2 USB2.0*2 HDMI*1 VGA*1 千兆网口*1 DC*1 音频口*2
7.1.6 无纸化数字会议流媒体主机
1、实时视频管理主机与所有会议终端之间通过有线的方式来完成通讯、数据传输和信息交互同；实时视频管理主机实施采集编码（软件最高支持4路全高清实时视频同时需要硬件配合）并且可以分发给所有会议终端且不少于600个终端数量同时在线实时观看1路或多路全高清外来视频信号延时不超过100毫秒；实时视频主机可以通过级联方式实现8路12路16路视频采集并发推流。
2、支持操作平台：Windows10 64位系统
3、采用intel高性能处理器；主频：2.8GHZ以上,核心：4核以上
4、主板：高性能专用主板
5、不低于120G SSD固态硬盘；
6、ROM内存不低于DDR4/4G 最高支持32G
7、机箱电源：专用电源
8、CPU风扇:Aardwolf/液压轴承，平稳运行
9、COM接口含1*RS232可以扩展
10、音效：内置Realtek@ALC887芯片，支持High Definition Audio 支持2/4/5.1/7.1声道 支持S/PDIF输出
11、扩展槽：PCI-E X16 *1 PCE-E X4 *2
12、储存装置接口不少于：1个M.2SSD 插槽 6个SATA 3.0接口
13、USB:USB3.0*4 USB2.0*4
14、网络：网络接口（10/100/1000Mbit)
15、视频输出接口:可以同步或异步输出1*VGA,1*HDMI；视频信号1920*1080@60HZ的分辨率， HDMI支持4096*2160@24HZ分辨率
16、视频采集：支持采集1路*HDMI；1920*1080@60HZ的分辨率
7.1.7 网络交换机
1、企业级全千兆端口交换机，采用全千兆端口，多人同步在线上网，满足视频、CAD图像等大文件传输需求。支持端口二层线速交换，数据传输不卡顿，不丢包。提供高达8000MAC地址，满足更多扩容应用。含1路RJ45控制输入端口；
2、支持24个10/100/1000base-T 以太网端口，用于连接无纸化系统及升降终端；
3、支持2路RS485输出，用于控制升降器等设备；
4、端口能力：支持端口线序自协商、支持端口属性自协商、支持Jumbo帧（MAX x10000）、支持端口自动休眠等功能
7.2 LED大屏显示系统相关产品

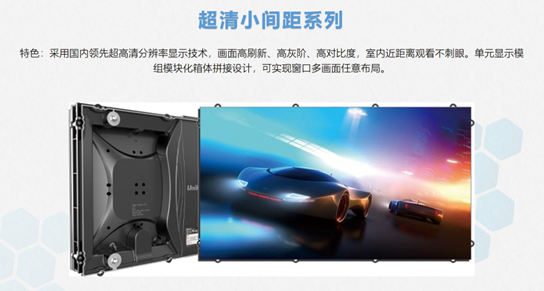

7.2.1 全彩LED显示屏
1. 显示单元像素间距1.53mm；像素密度422660点/㎡，像素构成：SMD1212黑灯表贴三合一，表面黑色亚光处理，表面不反光；
2. 显示屏尺寸：长3.84m，高1.8m，要求整屏尺寸不得小于规定尺寸；
3. 支持逐点色度和亮度校正功能，具有模块亮度色度校正，校正数据可保存及回读；
4. 显示单元噪音5dB；MTFB50000小时，MTTR5分钟，满足7*24小时工作；
5.具有智能（黑屏）节电功能，开启智能节电功能比没有开启节能40%以上；
6.显示屏箱体采用压铸铝材质，箱体单元厚度60mm，箱体无风扇，采用防尘、静音设计，支持前维护及后安装后维护方式；
7.刷新频率≥3840HZ，对比度5500:1，换帧频率50&60HZ；
8.灰度等级≥16bit
9. 显示屏采用喷墨技术，防眩光，表面墨色一致性和散热性更好，显示屏亮度均匀性≥99%；色温可调范围：1000k~13000K，支持四挡电平白场调节色温误差，并可自定义色温值；
10.平均功耗120W/㎡， 峰值功耗360W/㎡；
11. 采用先进的消隐电路设计，无“毛毛虫”、“鬼影”现象；
12.箱体自带有定位柱，且有平整度调节装置，显示单元和模组平整度≤0.1mm；具备拼缝微调节技术，保证拼缝精度达到0.1mm 以下；
13.支持与无纸化大屏投影进行无缝同屏显示，画面清晰靓丽无延时；
14. 除湿设计：屏体长时间没有使用，屏体自动切入除湿模式，有效减少潮湿环境影响对硬件设备造成的损害；
15. 显示屏防尘性能满足IP6X防护等级要求，防水性能满足IPX3防护等级要求；
16. LED 显示屏具有高防火能力，箱体内部线材、塑胶件及PCB等均满足V-0阻燃等级要求，并且整机满足表面燃烧测试1级；
7.2.2 开关电源
1、电源规格：5v40A
2、输入电压范围：88VAC-264VAC
3、线性调整率：0.5%
4、输入频率：47-63HZ
5、输入过载保护：110-150%过载切断
7.2.3 数据采集卡
1、集成6个标准HUB320 接口，免接HUB； 单卡输出 RGB 数据32组；单卡带载像素为 256×512
2、支持逐点亮色度校正，配合 NovaLCT 和 NovaCLB，对每个灯点的亮度和色度进行校正，有效消除色差
3、支持接收卡预存画面设置，可将指定图片设置为显示屏的开机画面、网线断开或无视频源信号时的画面，确保显示屏无黑屏，画面无缝衔接
4、支持3D 功能，配合支持3D功能的独立主控和3D眼镜，可获取影院级沉浸式3D震撼效果
5、支持Mapping 功能，可清晰获取接收卡的位置和走线方式，让箱体连接轻松简单，问题箱体能快速定位，使整屏的亮度和色度达到高度均匀一致，提高显示屏的画质
6、无需其他外设，即可查看接收卡的温度、电压，检测发送设备与接收卡间或接收卡与接收卡间的网络通讯质量，协助排除网络通讯隐患
7、支持固件程序、配置参数回读，可回读接收卡的固件程序和配置参数并保存到本地，避免繁复操作，提升工作效率
8、支持网线通讯状态检测
9、支持发送卡状态检测
10、支持DVI信号检测
11、支持供电电压检测
12、支持高灰度高刷新
13、支持逐点亮色度校正
14、支持接收卡预存画面设置
15、支持灯板Flash管理
16、支持5pin液晶模块

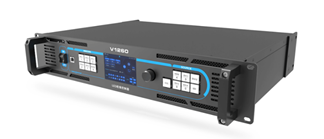

7.2.4 视频处理器
1.拥有完备的视频输入接口，支持1 路 HDMI 2.0，4 路 DVI，1 路 3G-SDI。
2.多输出，大带载，支持 16 路网口和 4 路光纤输出，带载高达 1040万像素。
3.支持 HDR 输出，能够极大地增强显示屏的画质，使画面色彩更加真实生动，细节更加清晰。
4.支持个性化的画质缩放，支持三种画面缩放模式，包括点对点模式、全屏缩放、自定义缩放。
5.多窗口显示，支持 5 窗口任意布局。
6.支持预监输出画面，将预监内容通过 HDMI 发送到显示器显示。
7.支持智能控制软件进行操作控制。
8.支持逐点亮色度校正技术，校正过程快速高效，支持直接现场校正；
9.支持场景预设，最多可创建 10 个用户场景作为模板保存，可直接调用，方便使用。
10.支持 EDID 管理，支持用户自定义 EDID 和预设 EDID。
11.设备可一键开启或关闭对应图层显示，提供更灵活的操作手段，增强产品实用性能。
12.通过面板数字按键，可快速准确定义窗口大小位置等坐标信息，增强产品实用性能。
13.产品本身集成视频处理器与发送卡于一体。
7.2.5 智能配电柜
1.三相配电系统，功率:20KW。含主控开关、分路控制开关、接地端子等控制元件。
2.含配电柜、：配电柜应具有分步启动过流﹑过压保护功能；具有防腐、防锈、防尘的功能；
3.采用一键启动功能，操用安全，方便，
4.电气防护具有过流、短路、断路、过压等保护措施；
7.2.6 压铸铝箱体
1、行业顶级箱体定制化设计，箱体平面精准度可达0.1mm以下，平整度好，无拼接缝；
2、单元板搭配可调节磁铁，可对部分单元的平整度进行微调，进一步确保屏体拼装效果；
3、集连接与缝隙微调功能于一体的高精准度连接片，精准度可达0.05mm，精准定位屏体拼装，自动定位校正屏的拼装精度。
4、比传统箱体轻24％，搬运轻松、安装轻巧，极大地降低了安装结构和墙体的承重要求。
5、箱体与单元板采用分离式结构设计，220V供电与信号分离，避开信号干扰。
6、双信号及可支持定制双电源备份为屏体正常显示保驾护航，保证屏体正常工作，不黑屏。
7、高端压铸铝箱体尺寸640*320*60mm，支持前维护和后维护。箱体后部具有厂家明显的logo及标识
7.2.7 钢结构
1、LED钢结构采用钢铝混合型结构设计，整体承重部分采用40*80*4镀锌钢管焊接成型，最大承载重量每平方米可达45kg
2、支持与单元模组铝铸箱体紧密贴合，四周可强力吸附箱体不掉落。整体结构切割以及安装孔均采用高精密度数控加工，保证产品安装的精度及整屏均匀的散热效果
3、采用落地支撑嵌入幕墙式安装，底部承重横杆离地20cm。屏体周边采用铝合金专用不锈钢包边，宽度5cm，可覆盖于幕墙或插入显示屏与幕墙缝隙之间，颜色多选以满足整体装修风格标准
7.3 发言系统相关产品
7.3.1 数字会议话筒主机
1、采用高性能工业级嵌入式处理器，系统稳定性强，运算速度快
2、支持定制话筒内嵌系统编号发言跟踪，联动摄像机进行预置位跟踪摄影；可拓展视频会议及录播系统，为保障系统稳定兼容性，拓展系统需与数字会议系统主机为同一品牌
3、DCP/MOVE 数字化处理和传输技术，再多的设备也不受干扰，全数字传输，克服长距离传输的衰减问题，传输距离可达250米，长距离传输对音质不会有任何影响，可达CD级音质
4、内置自适应反馈抑器(AFC),可有效防止啸
5、内置环境噪音消除器(AEC)，可有效消除本地噪声
6、具有断电自动记忆功能，通电后不需再次设置即可使用,并可还原出厂设置
7、内置高、中、低音均衡调节，话筒总音量控制，可统一关闭话筒内置喇叭声音
8、系统主机支持双机热备份，系统稳定性强，适合大型会议中心应用
9、采用高清彩色3.5英寸显示屏，具备中、英文菜单语言显示选择
10、具备多路话筒连接口可备份环形连接，四路8芯专用会议单元连接端口，四路RJ45网线连接口，最多可连接60支会议系统单元，可连接扩展主机、电源中继器，可同时使用250支会议系统单元
11、支持48kHz音频采样频率，通道频率响应可达20 Hz~20 kHz
12、主机可以集中调节会议单元的输出增益，并可设定设置音频调节锁定
7.3.2 话筒升降器
1、定制化发言咪杆一体式独立升降，升降过程中可自动拉直麦克杆并下降隐藏，不碰触麦克风，自动保证麦克在孔位正中心，升起设备不顶到隐藏面板，保证麦克杆安全平稳的升起。可通过中控远程控制话筒的升降及暂停状态，亦可通过定制化透光按键或遥控器控制话筒的上升和下降
7.3.3 主席/代表发言单元
1、发言单元采用可嵌入式鹅颈话筒，可定制话筒升降器做到与升降屏一体化。具有发言控制功能，单元具有发言单键与指示灯,会议发言支持自由讨论功能，支持先进先出功能，支持主席机单元全权控制会场发言开关及秩序优先功能等多种功能。话筒按键配有多色显示的指示,提示使用者当前发言状态。话筒咪芯对手机等无线信号具有抗干扰的的功能，有啸叫抑制功能，具有高灵敏度、高清晰度、稳定、纯正的声音效果,设有高、低音数码调节电路，独立调整系统音质
2、支持客户要求激光雕刻各种徽章和标识，产品体积小，所占的空间小，外形美观，不影响安装
3、采用超心形指向性麦克风，确保拾音距离及声音质量，操作简单，运行平衡可靠
4、发言按键支持触摸控制，支持定制化logo，故障率更低。发言升降按键支持LED透光显示，能在各种昏暗环境下有效辨识设备使用状态
5、主席单元具有强制性关闭代表发言功能
6、单元之间具备线路带电“热插拔”功能，让系统的安全性得到更大的保障，升降单程时间不超过35秒，超低噪声
7、采用静电隔离技术设计，即使在干燥地区也可以避免产生静电
8、可通过RS485与中控系统连接或直接将手动开关通过中控系统的弱电继电器控制，实现中控系统的统一升降或单独升降
9、额度功率≥15W
7.3.4 一拖二手持无线话筒
1、内置中度啸叫抑制功能，能有效大幅降低啸叫程度
2、内置高级扫频算法。能够扫描使用环境，自动选择使用无干扰频率
3、内置电量监视功能。会议座实时显示电池电量
4、手持麦克风和会议座单元可混合使用
5、防手机电磁波干扰
6、工作频率UHF600MHz-840MHz
7、杂讯锁定静噪控制+音码导航锁定静噪控制
8、音频动态扩展及自动电平控制电路
7.3.5 电源时序器
1、不少于8路大功率电源输出，一键控制电源时序动作，可选通电即启和手动功能，适合于音响工程，电视广播系统，电脑网络系统及电力设施等需要按秩序电源分配系统的场合
2、能够按照由前级到后级逐个顺序启动设备，关闭供电电源时则由后级到前级的顺序关闭用电设备，这样就能够有效的统一管理控制各类用电设备，避免了人为地失误操作。确保了整个音响用电系统运行时的稳定性
3、输入电压：AC220V/50Hz
4、额定功率≤16A
5、输出功率：，每路插座最大输出电流10A
6、输入方式：3*2.5平方交流电源线，不带插头，与空气开关连接
7、输出方式：8路电源输出，标准通用三芯插座
8、功能：打开时由前级到后级逐个顺序启动，关闭时由后级到前级逐个顺序关闭，每路之间动作时间低于1.5秒
9、开关/指示：船型开关，面板电源指示灯，每路通电后指示
7.3.6 20米航空连接专用线
1、话筒发言会讨主机连接升降话筒单元的成品八芯连接线
7.4 扩声系统相关产品
7.4.1 全频音响
1、专业8寸音箱，采用经典两分频设计，超高性价比
2、中高频部分采用性能卓著的圆铜线音圈 ，呈现出色的中高音音质，确保在最大声压级情况下纯净、自然、水晶般清澈透明的音色
3、单元组成:高音：1*1寸喉塞
4、低音：8寸低音单元
5、频率响应(±3dB)：70Hz-18KHz
6、覆盖角度：90度(H)×50度(V）
7、灵敏度(1W/1m)：96dB/1W
8、连续声压级：119dB（距离声源扬声器一米的声压级）
9、峰值声压级：125dB
10、标准阻抗：8Ω
11、输入功率：200W(额定)/400W(峰值)
12、人耳正常辨识声响的听力范围在25分贝上下，P0基准声压为1000HZ是人耳刚能听到的最低声压。正常人与人对话时距离1m时的平均声压为65-69db，声音在室内环境温度为20℃时，距离每增加一倍，声压级衰减6个db
13、音响声压级计算方式：声压级=灵敏度值+10lg（额定功率）-20lg（距离声源距离）
7.4.2 数字功放
1、功率放大器，是一款集户内外演出全方位应用的大功率、多功能、高质量，音色优美及稳定性于一身的专业功率放大器。为取得业内人事的认同，在外观设计、内部结构、电路设计，音质的表现力都经过多次反复调校，其音色的分析力及表现力都十分出众，在业内产品中处于领先位置，整机的稳定性也经过多次反复的破坏性测试，其完善的应用功能都体现了此功放人性化的设计。外观新颖、工艺精湛、质量可靠、完美的保护电路、完善的温控电路、输出负载、过载、短路保护，设有限幅器、优良的音频性能（谐波失真小、互调失真、瞬太互调失真），开关延时关机哑音防冲击保护，保护扬声器不会受到强烈的冲击电流而发生噪音。
2、4Ω (per ch.)双声道 450W
3、8Ω (per ch.)双声道 330W
4、8Ω单声道桥接 900W
5、灵敏度 0.775V/1.4V
6、信噪比 > 100 dB
7、总谐波失真 < 0.5%
8、互调失真 ≤ 0.35%
9、阻尼系数 > 200
10、交流线电压和频率配置 120VAC 60Hz
7.4.3 调音台
1、低噪声麦克风放大器配备+48V幻想电源
2、内置高品质运算放大器，具有极高的动态余量
3、不少于6路单声道麦克风输入通道，配备XLR卡农端口和平衡式线路输入
4、麦克风通道配备插接回路和低切开关
5、不少于4个立体声输入通道配备XLR卡农及6.35mm端口
6、不少于4个立体声输出通道配备RCA莲花端及6.35MM端口
7、不少于2个麦克风通道配备压缩器
8、麦克风通道配备3段金衡器及峰值信号指示灯
9、立体声通道配备2段均衡器及峰值信号指示灯
10、输入通道均配备一个辅助输出用以配接外置效果器和返送音箱
11、立体声录音机输入回路可以指定到总线输出或监听及耳机输出
12、具备6.35MM总线、监听及耳机输出端口
13、内建24比特数字效果器。100组预设
14、可选配MP3或蓝牙传输模组
15、麦克风/线路通道≥12CH
16、谐波失真：≤0.05%
17、频率响应：5Hz - 50KHz ±3dB
18、信噪比：≥-103dB
19、最大输出：4V Max
20、输入灵敏度：MIC-60dB，Line-40dB，Efret-40dB，Aux in-40dB，Tapein-40dB
21、输入均衡：HI ± 15dB/12KHz
22、幻像电源：MDI ± 15dB，250Hz-6KHz，LOW ± 15dB/60Hz，+48V
7.4.4 数字音频处理器
1、采用2进6出数字音频处理器，采用第四代SHARC ADSP-21489高性能浮点DSP芯片，强大的音频处理能力
2、96Khz采样频率保障捕捉声音细节，AD/DA动态范围达118dB
3、采用进口ELNA电容，精选音频专用器件，保障处理器对声染色的影响降低到最小
4、高性能指标：动态范围>110dB，THD+N<0.0025%，设备最小固定延时<2ms
5、内置粉红/白噪声/正弦发生器
6、参量均衡器类型：PEQ/Lo-Shelf/Hi-Shelf/Allpass1/Apass2（全通滤波器可用作相位调节）
7、高低通滤波器：Bessel/Butterworth/link-Riley的斜率从6~48dB/Oct范围内可选
8、输入输出可调延时达1000ms，精度0.02ms
9、输入通道：噪声门、反馈抑制器、10段参量均衡、3段动态均衡器、高低通、压缩器、延时
10、输出通道功能：矩阵混音，10段参量均衡、高低通、压缩器、限幅器、延时器
11、以太网+USB+RS232/485控制接口，开放TCP/IP及串口协议实现第三方控制
12、灵活的GPIO端口（输入输出各2个）便于系统集成联控[可选GPIO扩展盒]
13、PC 软件搜索发现处理器，支持23组场景预设，可灵活调用
7.5 语音控制系统相关产品
7.5.1 会议集中控制主机
1、采用开放式类C语言编程语言，可灵活编写各种通讯协议，适应各种控制设备。基于全字符串处理，解决传统中控不能实现的多种功能
2、采用嵌入式ARM32位高速中央处理器(CPU)并行运算，有别于传统的中控系统，可快速处理各种复杂的控制指令，提高响应程序的速度
3、红外学习器：内置，支持超长码识别。主机内置红外学习器，自动识别红外代码类型，能轻松学习超长码的空调遥控器，对音视频设备这些32位普通遥控器，更不在话下。可把红外数据保存到电脑成为红外库文件，供后续工程或后续维护升级使用，提高工作效率
4、控制通讯：以太网(TCP/IP)，10/100M自适应，TCP SERVER方式，也可定制为UDP方式，也可连接射频接收器
5、非网页式，各个平台（IPAD、安卓、windows）都有功能一致的专用操控软件，更显专业，易用，稳定,，控制界面完全相同，方便用户使用。多种方式，可同时使用，互为备份
6、存储方式：高速FLASH；控制指令数据容量：256M；最大读写速度：667Mb
7、专为高要求工程级场合设计，主机配有不少于8个RS232串口、4个RS485\422、8个红外口、4-Relays 继电器口等控制口
8、主机内置红外学习器，可把红外数据保存到电脑成为红外库文件，供后续工程或后续维护升级使用
9、定制图型化中控软件，现场编程，可实现图型化显示模式和信号自由切换、电源控制等功能
10、可接RF无线射频接收器和WIFI无线路由器，支持与平板电脑进行远程通信控制
11、电源：100VAC~240VAC,50/60Hz,国际自适应电源
12、平均故障间隔时间MTBF：38000小时
7.5.2 会议物联语音环境控制主机
1、内置智能语音识别IC，能够识别语音内容并根据指令执行动作，支持定制化需求模块应用到相关设备的智能化控制
2、采用最新一代的识别算法、以及先进的声学模型和语言模型训练方法，识别率处于业界领先水平。支持远场语音识别交互，安静环境下可达10米，指令识别率可达90%以上
3、支持语音模型自主学习，在离线状态下，用户通过录入语音即可自定义唤醒词和命令词；集成红外码库，支持红外码学习功能
4、识别预设的语音词条，同时通过串口，IO输出以及识别结果
5、支持通过单片机指令播放指定的语音，同时通过BUSY脚标志是否正在播放语音
6、支持串口输出模式，联动引擎管理服务器，对外设产品进行分组或单台控制。支持有线通讯控制方式，同时支持无线语音控制方式
7、可随意更换控制方式和语音内容，适合应用在需要随时修改语音、语音内容长的场合
7.5.3 智能语音模块
1、桌面嵌入式安装，采用创新腔体360°导音锥设计，表面超低声阻金属网罩，外观能更好的融入所有会议场景而不突兀
2、内置超低失真度喇叭，采用前出音设计，真实还原细腻饱满的AI人声
3、支持智能AI音效增强技术，能自动识别声纹指令，通过调节算法自动控制设备运行指令操作并即时回复响应
4、支持语音交互唤醒功能，联动物联语音主机实现设备的语音控制。支持设定唤醒语，模块自动化AI响应，支持指令模块编辑，预设控制场景实现自动化开关
7.5.4 高清切换矩阵
1、采用8路HDMI信息输入，8路HDMI信号输出，实现自动增益技术
2、高速的工业处理器，让高清、全清，超清数字图像的交换、处理变得更加轻松与稳定
3、采用电讯级核心交换芯片，是一款可应对苛刻使用环境的高性能、高可靠性HDMI数字矩阵。内部核心数字开关具有超强的抗干扰能力及长期连续工作的高可靠性
4、矩阵采用双电源冗余备仹设计，由芯片控制电源进行负载均衡，当一个电源出现故障时，另一个电源马上可以接管其工作，在更换电源后，又是两个电源协同工作。冗余电源设计充分实现矩阵系统的高可用性
5、输入端自劢均衡设计，为距离较远的HDMI信号源戒微弱的HDMI信号源提供自劢补偿;输出端预加重驱劢设计，使设备更具强大的驱劢能力
6、支持红外遥控、面板管理、RS232管理、网络管理及计算机软件管理，使对矩阵的控制变得随心所欲
7、控制方式：面板、遥控、软件或配合中控一起使用
8、控制接口：RS-232(DB9)
9、波特率与协议波特率：9600
10、切换速度：≤180ns
11、工作温度：0℃-50℃
12、电源：100VAC ~ 240VAC, 50/60Hz
7.5.5 中控无线触摸屏
1、采用10.4英寸2.5K IPS全高清屏平板电脑,支持120HZ高刷新率，分辨率2560*1600dpi，支持多点触控，内置8720mAh锂离子聚合物电池，持续续航充电。后置1300w相机像素，前置800w
2、配置采用不低于八核心高通骁龙820高性能芯片处理器，搭载安卓操作系统，全新平板桌面。6G运行内存，128G储存容量。
3、具备AI智能语音控制功能，四声道四扬声器环绕专业调音，快充持久续航支持无障碍
4、支持多屏协互、智慧窗口、平行视界、多重护眼等实用性功能
7.5.6 无线路由器
1、室内型633M双频吸顶式企业级无线AP，支持1x1 MU-MIMO，具有完善的业务支持能力，高可靠性，高安全性，网络部署简单，自动上线和配置，实时管理和维护等特点，满足室内放装型网络部署要求。
2、支持802、11ac wave2标准，支持合并比（MRC）
3、支持双频单条流，整机两条流，、速率达633Mbps 、支持空时分组码（STBC）支持循环延时/循环移位分集 （CDD/CSD）、支持波束成形（Beamforming）支持MU-MIMO、支持低密度奇偶校验（LDPC）、支持似然解码（MLD）支持数据包聚合∶ A-MPDU（Tx/Rx），A-MSDU（Tx/Rx）支持2OM、40M模式下的ShortG
4、基于WMM（Wi-F Mutimedia）即Wi-Fi多媒体标准的映射及优先级调度规则，实现基于优先级的数据处理和转发
7.6 定制化会议桌椅（需开孔）
1、基材：采用优质E0级环保多层实木板，甲醛含量≤5mg/100g；经过防虫、防腐、防霉，等化学处理，抗弯力强，持久不变形。各种物理、化学性能指标均达到国标相关标准，符合GB18580-2001《室内装饰装修材料、人造板及其制品中甲醛释放限量》、GB/T11718-2009 《中密度纤维板》标准
2、木皮：采用优质天然胡桃木皮饰面（厚度≥0.8mm），宽度＞200mm ，木皮纹理清晰自然，色泽一致，无结疤，无瑕疵，白木实木封边。具有强度大、韧性好、耐磨损、抛光性好、木纹清晰、优美自然等特点
3、封边为四周胡桃木实木封边，走线孔内缘及隐蔽部分全部做封闭处理
4、油漆：优质环保亚光聚脂净味油漆，具有良好的耐磨、耐温性能，不含苯。五底四面精工细作，PU柔光喷涂。表面细小颗粒每平方米不超过二个点，表面硬达H。附着力1级，耐磨2000转，光泽1级。各项技术指标均符合国家标准
5、五金配件：优质连接件、安装严密、平整、端正、牢固，结合处无崩茬和松动；优质托底隐藏式阻尼导轨，滑动无杂音；采用优质锁具
6、贴面胶：阿克苏-卡斯特脲醛树脂胶
7、颜色可选：胡桃木色（常规色）、鸡翅木、荔枝红、曜石黑、浅灰色、乳白色等等
八、无纸化功能介绍
8.1 入会登陆
l 通过桌面显示您的姓名与会议信息，方便人员对号入座进入会议
8.2 坐席签到
l 显示当前会议室的座位布局，人员到会情况，以及参会人员的信息及签到统计。
8.3 议题资料
l 可查看的录入会议文档包括文字、图片、视频、其他、导出资料等。
l 可设置参会人员查看文件的权限
8.4 文件批注
l 在会议文字资料查看过程中进行的内容批注,可选择多个与会人员对同一个文件进行批注
8.5 同屏阅览
l 自定义选择参会人员同屏观看自己的画面
l 参会人可以取消同频，退出同屏, 并可加入同屏
8.6 投影大屏
l 支持升降显示屏画面同屏至大屏显示
8.7 会议投票
l 支持单选、多选、实名、匿名、多种投票方式，投票结果自动统计，图形化显示。
8.8 茶水服务
l 与会人员在桌位上可自行呼叫服务台，如茶水、纸、笔等等。
九、清单预览
十、施工售后方案
10.1 施工流程实施
建议并引导用户提供必要的施工环境和网络环境，施工环境由会场具体分布地点、会议室设计、会议室网络接口、电源分布等因素确定， 网络环境由地点及详细网络环境（ 如带宽、防火墙、端口等）、各地会议室网络接口、安装软件终端的PC 配置等因素确定。根据现有用户系统需求及上两类因素，将为用户制定专业的备货供货、安装调试、全网试运行、进度时间等工程施工方案。
1.备货阶段：乙方备好项目所包含的设备，并负责运抵用户安装目的地。同时各方的工程小组人员到位， 特别是技术人员应作好安装准备。在备货阶段，用户与乙方应成立项目工程实施小组。根据用户和乙方的工程管理人员在多个大型项目中实施的经验总结，为保证整个项目工程的顺利实施，建议将项目工程实施的组织机构进行如下划分：
（1）管理层：主要有用户信息中心的负责人和乙方的高层管理人员组成，他们主要完成整个系统的规划，管理和控制整个系统的实施过程和进度；
（2）实施层：主要由双方的中层技术管理人员和技术实施人员完成系统设备的到货、安装、调试、培训及验收整个过程；
（3）维护层：主要由用户、乙方的中层技术管理人员和技术实施人员完成系统验收完毕后的系统维护。
2.安装调试阶段：
（1）工程人员的安排：为了保证工程的及时、顺利完成，用户与乙方将安排优秀的工程技术人员负责设备的安装调试。用户应安排人员积极配合，并在整个过程中接受技术培训。
（2）现场安装及调试：
a）系统安装及调试时，双方成立的项目实施工程小组将对每天安装及调试的内容将有详细的工作文档记录《项目工程安装调试报告》，直到工程移交为止
b）工程开始移交测试时，项目实施工程小组将提供《工程测试报告》。移交测试将由双方共同拟定测试内容、测试指标、测试结果说明、测试仪器及方法等内容报告给用户审查通过。移交测试不合格，由双方方商定的结果做出下一步的解决办法。
3.联网试运行阶段：系统试运转期间，项目实施工程小组将观察记录产品的各项功能实施情况，主要测试及观察各子系统运行情况记录，了解各子系统在使用时，是否有障碍及发生的概率；
4.工程初验阶段：智能化信息会议设备由项目工程实施小组安装和试运行后，工程小组将进行初验的准备工作。包括：
（1）基本数据的整理：用户数量设置、多种会议操作过程、操作方法、操作注意事项等。开通时需要用户提供行政上的支持，包括召集相关单位技术人员配合工作，传输通道管理技术人员协同实施问题。
（2）工程技术资料文档：用户与乙方将根据客户的要求提供全部数据及技术文件（ 包括图纸、说明书及试验报告等），技术文件内容包括：无纸化会议系统的全套技术资料、设计文件、系统文件、硬件设备技术文件、软件系统技术文件、安装和测试文件、维护和操作文件及与本系统有关的客户认为必要的其他技术文件。工程初验由项目工程实施小组人员进行，用户应指派专人对初验结果进行确认，对初验中的问题及缺陷，乙方需及时解决，并最后需由项目工程实施小组人员签署《初验报告》后示为工程安装结束，乙方工程技术人员方可离开。
5.工程终验阶段：项目工程实施小组应按合同要求的期限进行最后的工程验收，在最后的验收中应严格按着初验步骤进行重复进行测试，并对在初验中发现的问题进行重点的考查，补齐在初验时的所缺的各类文挡。各项验收合格后，各方代表签字，按合同有关条款完成并执行完合同。在终验阶段结束前，项目工程实施小组人员应对用户信息中心相关人员进行技术培训，具体内容见下：
（1）培训的目的及要求：为了保证XX提供的设备能良好运行，项目工程实施小组将为用户培训一批质量合格的维护人员和少量高级工程技术人员。维护人员经培训后应能熟练地掌握包括通信在内的软件及硬件维护工作，并能及时排除大部分的设备故障。高级工程技术人员培训后，除熟悉相关的设备、网络的操作、维护管理系统的基本原理与总体概念外，还应掌握操作系统命令，具备组织管理设备的能力。
（2）培训方式：用户信息中心应提出培训的要求（包括人数、时间要求等），乙方提供培训所需的教材和教师讲解和说明。培训地点及开课日期等由项目工程实施小组确定。其中为使维护人员能独立进行设备的安装、测试、运营、维护以及故障的排除等，项目工程实施小组将负责对维护人员进行现场培训。
10.2 客户服务方案
为满足众多用户的服务需求，乙方将客户服务分为两个部分，一是售后服务、二是培训服务， 祥述如下： 售后服务 1.开通服务热线，提供每周五个工作日专业电话技术支持（ 时间：9:00-18:30）， 非工作时间由乙方指定的工程技术人员提供服务 2.开通电子邮件服务，提供成本低、响应迅速的Email 3.如遇由设备质量问题，导致设备不能正常工作，在维修期间乙方提供备用机。 4.所有设备享受终身免费技术咨询服务。 培训服务 现场培训：现场的安装调试结束后，乙方将负责对用户进行现场培训。参加培训人员为用户的主要负责人、系统（ 网络）工程师，主要培训内容包括： 设备的实际使用及操作； 初步的故障诊断及小故障的排除； 重要会议的提前准备及链路测试。
十一、部分历史案例参考
鄂公网安备 42010302002470号
