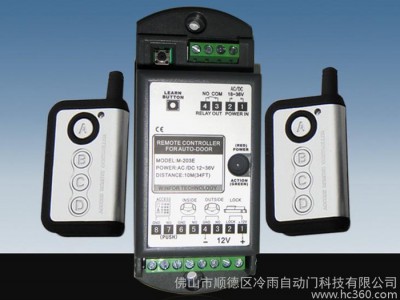

供应平移自动门门禁控制器  平移自动门多功能扩展器生产

产品整体特征

1. 大电流电锁输出模块。

2. 特有12V∽36V交直流电源输入，方便直接从平移门机组取电。

3. 精致外壳设计；易固定，体积小巧。

4. 内置突波吸收器，可有效防止电锁动作时的回流火花。

5.四键遥控器人性化设计，轻松进行自动门的四种工作状态切换。

6. 设有两档拨码开关，方便切换停电再来电的初始状态为：自由感应状态和门禁单向状态。

7. 所有感应门控信号统一进扩展器，由扩展器输出接点自动开门信号和门禁电锁信号。并已作内部时差配合，确保顺畅自动拔锁开门。

8. 遥控切换时有声响指示，可以确认切换是否有效。

遥控切换功能介绍

按遥控器A键：内外探头感应均失效，外门禁盘失效，电锁自动上锁，

(全锁）内外 侧人员彻底无法进入。夜间或节假日防盗上锁时段用。

按遥控器B键：外探头感应失效，并且电锁自动上锁，但外门禁盘和内感应器有效，

（单向）只有内部人员刷卡可以进入。内探头有效，可以出去。下班前清场时段用。

按遥控器C键：内外探头及门禁器全部失效。自动门保持全开状态，
（全开） 不关回。搬运、临时通风及应急时段用。

按遥控器D键：内外探头感应有效。正常营业工作时段用。

（双向）

特定注意事项

特别注意输入电源可取自平移自动门机组的AC/DC 12∽36V，但要保证容量足够。无法直接引用常规自动门机组的控制电源时，则要另外配接足够容量的12V直流稳压电源。

如直流12V电源输入时要从8连拼端子的1、4端接入，不能接错。详见上图。

直流稳压电源的实际输出电流必须大于电锁具的**大动作电流（**好达到1.5倍以上）。

当内置的功能扩展器，藏入较深时，可能会使切换的指示响声变轻。

特别提示：内外探头及门禁器的输入信号必须为无源的短接信号。

内外感应探头的电源不要从本功能扩展器接取，可接至自动门主控制器原探头电源的端子上。

本扩展器的上电初始状态出厂设置为门禁控制状态（相当于按过B键），如需来电的初始状态设到正常感应状态，则只需拨动拨码开关到相应的位置即可，具体见接线端子说明。

本机依出厂序列，保修期为一年（非人为因素）。

主要技术参数

供电电源：AC/DC12∽36V 允许**大电锁电流：3A（12V）
静态功耗：35mA 动作电流：85mA（不含电锁电流）

**和自动开门的配合时差：0.5秒

专业装置：内置突波吸收器。

发射接收方式：微波磙码

遥控器电池动作：≥18000次

工作环境温度：-42c~45c工作环境湿度：10~90%RH

外观尺寸：123mm（L）*50mm（W）*32mm（H）

总重量：280克
