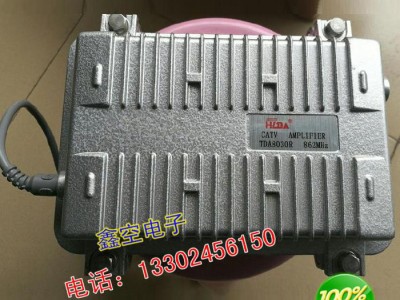

华正达TDA8030R(MB)双向干线放大器 有线电视前端安装设备放大器

详细说明

TDA8030R (MB)双向干线放大器是有线电视HFC双向网中同轴分配网产品，它在同轴分配网中对正反向射频信号进行放大，补偿射频信号在同轴电缆中传输的损耗，为同轴分配网提供足够高的射频电平。TDA8030R (MB)双向干线放大器具有1个射频输入口和3个射频输出口（其中二个口为分配输出，也可选择独立或分支输出）。正反向的输入和输出端均设有-20dB的测试端口(共6个测试口)，方便调试。本设备的各项性能指标均符合国家行业标准GY／T185－2002中双向分配和延长放大器技术要求，在大中型双向CATV网络中作为分配和延长放大器之用。

功能

1、862MHz带宽，1000MHz主板平台，升级容易。

2、采用防水铝合金压铸外壳，表面喷进口锤纹漆或镀铬酸盐处理,散热性能好，外壳闭合后密封防潮，适用于野外工作，可水平基座式或悬挂安装。

3、两路放大三路输出（其中输出21和输出22为分配输出，可选择独立或分支输出），每路放大为两级放大设计，在两级放大电路之间采用插件式倾斜电路结构设计。

4、正向模块, 前级采用低噪声模块前置放大，后级采用砷化镓功率倍增模块推动输出，反向采用恩智浦、NEC或RFMD的模块，工艺先进,性能稳定可靠.保证放大器具有优良的正向特性和反向性能。

5、放大器的正反向输入输出端均设有-20dB测试口(共6个测试口),可方便监测信号电平。

6、均衡片EQ1，EQ2，REQ和常用的衰减器可以兼容通用，方便使用维护。

7、电源部分独立安装于面盖内,放大器间电源可随时互换,方便维修,有利提高工作效率,保证网络畅通。

8、独立供电口，10A连续过电流能力，最大电流可过15A；可选择AC220V或AC60V两种供电方式

深圳市华正达电子有限公司为您提供TDA8030R (MB)双向干线放大器（华正达）的详细产品价格、产品图片等产品介信息，您可以直接联系厂家获取TDA8030R (MB)双向干线放大器（华正达）的具体资料，

注：正向工作频率和反向工作频率分割点可根据用户需要定做。

使用说明:

· 先根据需要对机内的可选件进行选择，例如视情况选择二分配输出或一分支输出。

· 使用前应先用仪器测试好进入放大器的正向信号电平，并作好记录，（也可将放大器的输入端接入系统，通过测试输入检测口的电平，此时应加10dB即为输入端电平），再将放大器接入系统，用仪器对输出端进行测试（同理可对输出测试口测试），调节机内衰减和均衡，直至达到要求为止；再将电缆紧固在F头上。

· 一般情况下输入口的电平在72dBuV左右为佳，输出电平根据需要而定。

· 在使用集中供电方式时，应先用电压表检查输入电压，将电源板上的电压控制开关插至相应挡位，不可长时间过高或过低电压下工作。

·过流控制开关的使用：某一端口的插座插入时表示该端口为过电流状态，未插入时表示该端口为无电流通过。

· 更换保险丝时，须先断开电源，将保险丝架拿开，取出坏的保险丝，更换上相同型号的保险丝即可。

五、常见故障处理

1．放大器的电源指示灯不亮：先检查电源板上的保险丝是否已坏或接触不良，若已坏掉则换用相同型号的器件更换替代；如不正常，检查供电口与电缆连接是否正常。

2．放大器内指示灯亮而无输出电平或输出电平偏低，请检查输入输出射频连接是否可靠；双向滤波器、均衡器、衰减器等插件是否插好。

3．调整放大器的输入电平最好至标称输入电平，以保证放大器工作在最佳状态。

4．若经过上述简单检查，机器仍不能正常工作，请与当地经销商联系或专业人员维修。

六、使用注意事项：

·使用本设备时，应将外壳进行良好接地，特别是在电网受雷击较严重地区，一定要进行可靠接地，接地电阻应不大于4欧。

·射频连接器应进行可靠连接，在使用集中供电方式时，未进行可靠连接可能会造成供电不良。

·输入输出供电口均设有电流控制开关，对不需要过电流的端口应将短路片拨掉，断开电源，以免造成损失。

·用户对放大器进行调试时，应有隔离装置，以免损坏测试仪器；

·放大器保险丝烧坏时，不得随意更换，应断开电源查明原因，排除故障后更换同一规格的保险丝，此时应断开电源。

·不使用的端口应接75欧负载。防止高频信号辐射造成干扰。

·各端口均应做好防水处理，放大器应上下对好位，螺丝拧紧。各端口连接器均应作好防水处理，例如使用防水套或防水胶布嗯 。

警告：! 注意触电 必须使用有安全标志的插座，插座和接头应置于不能轻易接触到的地方；长时间不使用时应拨掉电源。

!远离潮湿 野外工作时一定要拧紧螺丝，保证放大器内部不能进水。

非专业技术人员不得带电打开外壳进行维修；下雨天不能在野外触摸放大器或带电进行维修。
