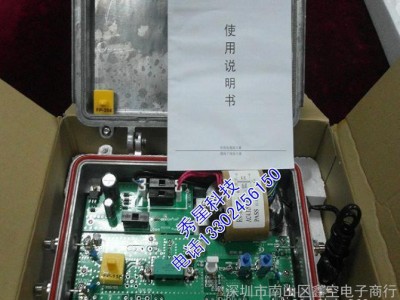

雷虹干线放大器GF-8634 野外型干线放大器放大器 进口放大模块

GF-8634 野外型干线放大器主要用于CATV，将电视图像信号、数字电视信号、电话语音信号和数据（或压缩数据）信号的双向干线传输。本产品线路设计成熟，工艺结构科学合理，选料讲究，确保了整机优异的性能指标，是大、中型有线电视传输网路偶的首选产品。

性能特点：

-采用PHILIPS进口低噪声模块放大，输出电平高，非线性指标好。

-具有双均衡调谐和极间修正功能。

-高可靠性的开关电源或线型电源可选。

-严密的防雷击系统，确保了设备能在野外恶劣环境中长时间连续稳定工作。

-野外型压铸铝合金外壳，防雨、防水、防电磁干扰。

技术指标：

参数/型号

单位

XY-7534

正向工作频率

MHz

	87～750
正向带内平坦度

dB

	≤±0.75
正向工作增益

dB

	34±1
正向手动增益控制

dB

	0～-20或固定2，4，6，8
正向手动斜率控制

dB

	0～18连续可调
正向标称输入电平

dBuV

	72
正向最大输出电平

dBuV

	120
反向工作增益

dB

	18或22
反向工作频率

MHz

5～65

反向带内平坦度

dB

	≤±0.5
反向手动斜率控制

dB

	0～-20dB连续可调
反向手动增益控制

dB

	0～18 dB连续可调
载波交扰调制比

dB

	73
载波二次互调比（CSO）

dB

73

复合三次差拍比（CTB）

dB

	78
交流声调制比

dB

67

反射损耗

dB

	≥15
抗雷击能力

KV

	5KV（10∽700us）
建议工作温度

℃

-20～+40

供电方式

V

	AC220±10%或AC30～65V（50Hz）
外壳尺寸

MM

212ⅹ132ⅹ87

注：正向工作频率和反向工作频率分割点可根据用户需要定做。

使用说明:

· 先根据需要对机内的可选件进行选择，例如视情况选择二分配输出或一分支输出。

· 使用前应先用仪器测试好进入放大器的正向信号电平，并作好记录，（也可将放大器的输入端接入系统，通过测试输入检测口的电平，此时应加10dB即为输入端电平），再将放大器接入系统，用仪器对输出端进行测试（同理可对输出测试口测试），调节机内衰减和均衡，直至达到要求为止；再将电缆紧固在F头上。

· 一般情况下输入口的电平在72dBuV左右为佳，输出电平根据需要而定。

· 在使用集中供电方式时，应先用电压表检查输入电压，将电源板上的电压控制开关插至相应挡位，不可长时间过高或过低电压下工作。

·过流控制开关的使用：某一端口的插座插入时表示该端口为过电流状态，未插入时表示该端口为无电流通过。

· 更换保险丝时，须先断开电源，将保险丝架拿开，取出坏的保险丝，更换上相同型号的保险丝即可。

五、常见故障处理

1．放大器的电源指示灯不亮：先检查电源板上的保险丝是否已坏或接触不良，若已坏掉则换用相同型号的器件更换替代；如不正常，检查供电口与电缆连接是否正常。

2．放大器内指示灯亮而无输出电平或输出电平偏低，请检查输入输出射频连接是否可靠；双向滤波器、均衡器、衰减器等插件是否插好。

3．调整放大器的输入电平最好至标称输入电平，以保证放大器工作在最佳状态。

4．若经过上述简单检查，机器仍不能正常工作，请与当地经销商联系或专业人员维修。

六、使用注意事项：

·使用本设备时，应将外壳进行良好接地，特别是在电网受雷击较严重地区，一定要进行可靠接地，接地电阻应不大于4欧。

·射频连接器应进行可靠连接，在使用集中供电方式时，未进行可靠连接可能会造成供电不良。

·输入输出供电口均设有电流控制开关，对不需要过电流的端口应将短路片拨掉，断开电源，以免造成损失。

·用户对放大器进行调试时，应有隔离装置，以免损坏测试仪器；

·放大器保险丝烧坏时，不得随意更换，应断开电源查明原因，排除故障后更换同一规格的保险丝，此时应断开电源。

·不使用的端口应接75欧负载。防止高频信号辐射造成干扰。

·各端口均应做好防水处理，放大器应上下对好位，螺丝拧紧。各端口连接器均应作好防水处理，例如使用防水套或防水胶布嗯 。

警告：! 注意触电 必须使用有安全标志的插座，插座和接头应置于不能轻易接触到的地方；长时间不使用时应拨掉电源。

!远离潮湿 野外工作时一定要拧紧螺丝，保证放大器内部不能进水。

非专业技术人员不得带电打开外壳进行维修；下雨天不能在野外触摸放大器或带电进行维修。
